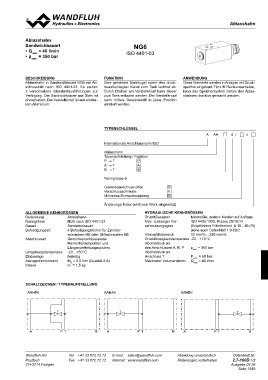

Ablasshahn

Ablasshahn NG6
Sandwichbauart
• Qmax = 40 l/min ISO 4401-03
• pmax = 350 bar

BESCHREIBUNG FUNKTION ANWENDUNG
Ablasshahn in Sandwichbauart NG6 mit An- Eine gehärtete Stahlkugel sperrt den druck- Diese Elemente werden in Anlagen mit Druck-
schlussbild nach ISO 4401-03. Es stehen beaufschlagten Kanal zum Tank leckfrei ab. speicher eingebaut. Für z. B. Revisionsarbeiten,
3 verschiedene Standardausführungen zur Durch Drehen am Verstellknopf kann dieser kann das Speichersystem mittels des Ablas-
Verfügung. Der Sandwichkörper aus Stahl ist zum Tank entlastet werden. Der Verstellknopf shahnes drucklos gemacht werden.
phosphatiert. Der Verstellknopf ist aus eloxier- kann mittels Gewindestift in jeder Position
tem Aluminium. arretiert werden.

TYPENSCHLÜSSEL

A AH 6/ #

Internationale Anschlussnorm ISO

Ablasshahn

Typenaufstellung / Funktion

P → T P

A → T A

B → T B

Nenngrösse 6

Gewindeanschluss offen O
Verschlussschraube V
Minimess-Schraubkupplung M

Änderungs-Index (wird vom Werk eingesetzt)

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung Ablasshahn Druckflüssigkeit Mineralöle, andere Medien auf Anfrage

Nenngrösse NG6 nach ISO 4401-03 Max. zulässiger Ver- ISO 4406:1999, Klasse 20/18/14

Bauart Sandwichbauart schmutzungsgrad (Empfohlene Filterfeinheit ß 10...16≥75)

Befestigungsart 4 Befestigungslöcher für Zylinder- siehe auch Datenblatt 1.0-50/2

schrauben M5 oder Stiftschrauben M5 Viskositätsbereich 12 mm2/s…320 mm2/s

Anschlussart Gewindeanschlussplatte Druckflüssigkeitstemperatur -20…+70 °C

Reihenflanschplatten und Höchstdruck an

Längenverkettungssystem den Anschlüssen A, B, P pmax = 350 bar
Höchstdruck an
Umgebungstemperatur -20…+50 °C

Einbaulage beliebig Anschluss T Pmax = 50 bar

Anzugsdrehmoment MD = 5,5 Nm (Qualität 8.8) Maximaler Volumenstrom Qmax = 40 l/min
Masse m = 1,5 kg

SCHALTZEICHEN / TYPENAUFSTELLUNG

AAAbHlaPs6 shahn AAHA6 AAHB6

Sandwichbauart NG6
• Qpmmaaxx = 40 l/min
• = 350 bar ISO 4401-03

BAESCHREIBUNG P T B FAUNKTION PT B AANWENDUNG P T B
Ablasshahn in Sandwichbauart NG6 mit An- Eine gehärtete Stahlkugel sperrt den druck- Diese Elemente werden in Anlagen mit Druck-
schlussbild nach ISO 4401-03. Es stehen 3 beaufschlagten Kanal zum Tank leckfrei ab. speicher eingebaut. Für z. B. Revisionsarbeiten,
ver-schiedene Standardausführungen zur Ver- Durch Drehen am Verstellknopf kann dieser kann das Speichersystem mittels des
fügung. Der Sandwichkörper aus Stahl ist zum Tank entlastet werden. Der Verstellknopf Ablasshahnes drucklos gemacht werden.
WPptoeahsmnotfdsafApcluhlhuhamtAieiGnritu. mDe. r VerstellkTneol.pf i+st4a1u3s3e6lo7x2ie7r-2 7122 akarrnenEItnie-tmmertrainwtitelee:tlr:sdeswGanwle.ewws.@iwnad5wne,a5dsnftliduftfhlu.incho.cmjeodmer PositionAbbildung unverbindlich
Fax +41 33 672 72 Änderungen vorbehalten Datenblatt Nr.
2.7-160D 1/2
CH-3714 Frutigen Ausgabe 03 26
Seite 1359
