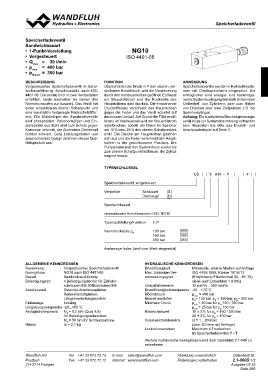

Speicherladeventil                                            NG10                               ANWENDUNG
Sandwichbauart                                                                                   Speicherladeventile werden in Hydrauliksyste-
•	 1-Punkt-Verstellung                                        ISO 4401-05                        men mit Druckspeichern eingesetzt. Sie
•	 Vorgesteuert                                                                                  ermöglichen eine energie- und kostenspa-
•	 Qmax	 =	 30	l/min                             FUNKTION                                        rende Systemauslegung bei stark änderndem
•	 pmax	 =	 400	bar                              Überschreitet der Druck in P den oberen, ein-   Oelbedarf von Zylindern, oder zum Halten
•	 pN	max	 =	 350	bar                            stellbaren Schaltdruck, wird die Vorsteuerung   von Drücken über eine Zeitperiode z.B. bei
                                                 durch den Vorsteuerkolben geöffnet. Es fliesst  Spannvorgängen.
BESCHREIBUNG                                     ein Steuerölstrom und die Rückseite des         Achtung: Ein zusätzliches Druckbegrenzungs-
Vorgesteuertes Speicherladeventil in Sand-       Hauptkolbens wird drucklos. Die entstehende     ventil muss zur Systemabsicherung vorhanden
wichausführung. Anschlussbild nach ISO           Druckdifferenz verschiebt den Hauptkolben       sein. Beachten Sie bitte das Einstell- und
4401-05. Die Ventile sind in zwei Verstellarten  gegen die Feder und das Ventil schaltet auf     Anschlussbeispiel auf Seite 2.
erhältlich, beide arretierbar. Es stehen drei    drucklosen Umlauf. Auf Grund der Flächendif-
Nenndruckstufen zur Auswahl. Das Ventil hat      ferenz im Vorsteuerteil wird der Steuerölstrom
einen einstellbaren oberen Schaltpunkt und       unterbrochen, sobald der Druck im Speicher
eine konstruktiv festgelegte Rückschaltdiffer-   um 15 % bzw. 25 % des oberen Schaltpunktes
enz. Die Stahlkörper der Sandwichventile         sinkt. Die Drücke am Hauptkolben gleichen
sind phosphatiert. Patronenkörper und Ein-       sich aus und die Feder verschiebt den Haupt-
stellspindel aus Stahl sind zum Schutz gegen     kolben in die geschlossene Position. Die
Korrosion verzinkt, der Aluminium Drehknopf      Pumpe kann jetzt den Systemdruck wieder bis
farblos eloxiert. Gute Leistungsdaten und        zum oberen Schaltpunkt aufbauen, der Zyklus
ansprechendes Design zeichnen dieses Qua-        beginnt erneut.
litätsprodukt aus.

                                                 TYPENSCHLÜSSEL

                                                                                                      US  S A10 - P                   #

                                                 Speicherladeventil, vorgesteuert

                                                 Verstellart        Schlüssel          S
                                                                    Drehknopf          D

                                                 Sandwichbauart

                                                 Internationale Anschlussnorm ISO, NG10

                                                 Typenaufstellung/Funktion in P

                                                 Nenndruckstufe pN  100 bar                      100
                                                                    160 bar                      160
                                                                    350 bar                      350

                                                 Änderungs-Index (wird vom Werk eingesetzt)

ALLGEMEINE	KENNGRÖSSEN                                              HYDRAULISCHE	KENNGRÖSSEN

Benennung         Vorgesteuertes Speicherladeventil                 Druckflüssigkeit                  Mineralöle, andere Medien auf Anfrage

Nenngrösse        NG10 nach ISO 4401-05                             Max. zulässiger Ver-              ISO 4406:1999, Klasse 18/16/13

Bauart            Sandwichausführung                                schmutzungsgrad                   (Empfohlene Filterfeinheit ß6...10≥75)

Befestigungsart   4 Befestigungslöcher für Zylinder-                                                  siehe auch Datenblatt 1.0-50/2

                  schrauben M6 Stiftschrauben M6                    Viskositätsbereich                12 mm2/s…320 mm2/s

Anschlussart      Gewinde-Anschlussplatten                          Druckflüssigkeitstemperatur -20…+70 °C

                  Reihenflanschplatten                              Höchstdruck                       pmax = 400 bar
                                                                    Nenndruckstufen                   pN= 100 bar, pN = 160 bar, pN= 350 bar
                  Längenverkettungssystem                           Minimaler Druck                   pmin = 50 bar für pN 160 / 350 bar
                                                                                                      pmin = 25 bar für pN 100 bar
Einbaulage        beliebig                                          Rückschaltwert                    15 ± 3 % für pN = 160 / 350 bar
                                                                                                      25 ± 3 % für pN = 100 bar
Umgebungstemperatur -20...+50 °C                                    Volumenstrombereich               Q = 1…30 l/min

Anzugsdrehmoment MD = 9,5 Nm (Qual 8.8)
                                für Befestigungsschrauben

Masse             MD = 50 Nm für Schraubpatrone                                                       (über 30 l/min auf Anfrage)
                  m = 2,7 kg

                                                                    Leckvolumenstrom                  Maximum 4 Tropfen/min

                                                                                                      im Speicherladebetrieb P - T

                                                                    Weitere hydraulische Kenngrössen sind dem Datenblatt 2.1-548 zu
                                                                    entnehmen.

Wandfluh AG       Tel. +41 33 672 72 72                    E-mail: sales@wandfluh.com            Abbildung unverbindlich      Datenblatt Nr.
Postfach          Fax +41 33 672 72 12                     Internet: www.wandfluh.com            Änderungen vorbehalten       2.1-960D 1/2
CH-3714 Frutigen                                                                                                             Ausgabe 03 35
