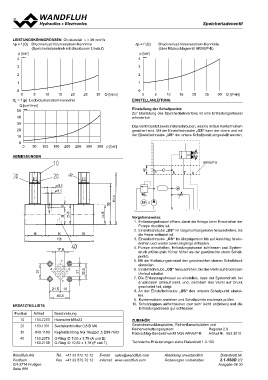

LEISTUNGSKENNGRÖSSEN Ölviskosität υ = 30 mm2/s ∆p = f (Q) Druckverlust-Volumenstrom-Kennlinie
∆p = f (Q) Druckverlust-Volumenstrom-Kennlinie (über Rückschlagventil ARV6/P-B)
p [bar]
(Speicherladebetrieb mit drucklosem Umlauf) 4 K0598

p [bar]

4 K0597

3 3

2 2

1 1

0 0
0 5 10 15 20 25 30 Q [l/min] 0 5 10 15 20 25 30 Q [l/min]

QL = f (p) Leckvolumenstrom-Kennlinie EINSTELLANLEITUNG

B Q [cm3/miBn] Einstellung der Schaltpunkte
50 K0587 Zur Einstellung des Speicherladeventiles ist eine Entlastungsdrossel

P 40 P T T erforderlich.
30
Das Ventil besitzt zwei Einstellschrauben, welche mittels Kontermuttern
A 20 A
gesichert sind. Mit der Einstellschraube „OS“ kann der obere und mit
10 der Einstellschraube „US“ der untere Schaltpunkt eingestellt werden.

0
0 50 100 150 200 250 300 350 p [bar]

ABMESSUNGEN

ARV6/P-B ARV6/P-B

42
42
P B P T AB TA

MM

ERSATZTEILLISTE Vorgehensweise:
1. Entlastungsdrossel öffnen, damit die Anlage beim Einschalten der
Pumpe drucklos ist.
2. Einstellschraube „US“ im Gegenuhrzeigersinn herausdrehen, bis
die Feder entlastet ist.
3. Einstellschraube „OS“ im Uhrzeigersinn bis auf Anschlag hinein-
drehen und wieder zwei Umgänge entlasten.
4. Pumpe einschalten, Entlastungsdrossel schliessen und System-
druck prüfen (min 10 bar höher als der gewünschte obere Schalt-
punkt).
5. Mit der Entlastungsdrossel den gewünschten oberen Schaltdruck
einstellen.
6. Einstellschraube „OS“ herausdrehen, bis das Ventil auf drucklosen
Umlauf schaltet.
7. Die Entlastungsdrossel so einstellen, dass der Systemdruck bei
drucklosem Umlauf sinkt, und, nachdem das Ventil auf Druck
geschaltet hat, steigt.
8. An der Einstellschraube „US“ den unteren Schaltpunkt einstel-
len.
9. Kontermuttern anziehen und Schaltpunkte nochmals prüfen.

10. Schutzkappen aufschrauben (nur sehr leicht anziehen) und die
Entlastungsdrossel gut schliessen.

Position Artikel Beschreibung ZUbEHÖR
10 154.7200 Hutmutter M6x23
20 153.1301 Sechskantmutter 0,8 D M6 Gewindeanschlussplatten, Reihenflanschplatten und
30 049.1180 Kupferdichtring NG 18x22x1,5 DIN 7603
40 160.2076 O-Ring ID 7,65 x 1,78 (A und B) Reihenverkettungssystem Register 2.9
160.2108 O-Ring ID 10,82 x 1,78 (P und T)
Rückschlag-Sandwichventil NG6 ARV6/P-B Artikel Nr. 662.3010

Technische Erläuterungen siehe Datenblatt 1.0-100

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.1-950D 2/2
CH-3714 Frutigen Ausgabe 08 30
