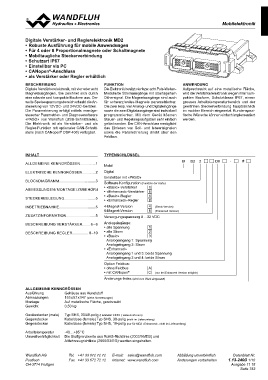

Digitale Verstärker- und Reglerelektronik MD2

• Robuste Ausführung für mobile Anwendungen

• Für 4 oder 8 Proportionalmagnete oder Schaltmagnete

• Mobiltaugliche Steckerverbindung

• Schutzart IP67 1
• Einstellbar via PC

• CANopen®-Anschluss

• als Verstärker oder Regler erhältlich

BESCHREIBUNG FUNKTION ANWENDUNG
Digitale Verstärkerelektronik, mit vier oder acht Die Elektronik besitzt vier bzw. acht Puls-Weiten- Aufgeschraubt auf eine metallische Fläche,
Magnetausgängen. Sie zeichnet sich durch Modulierte Stromausgänge mit überlagertem wird die Verstärkerelektronik wegen ihrer kom-
eine robuste und kompakte Bauform aus. Der Dithersignal. Die Magnetausgänge sind auch pakten Bauform, Schutzklasse IP67, einem
weite Speisespannungsbereich erlaubt die An- für schwarz/weiss-Magnete parametrierbar. grossen Arbeitstemperaturbereich und der
steuerung von 12VDC- und 24VDC-Geräten. Die zwei resp. vier Analog- und Digitaleingänge gewählten Steckerverbindung hauptsächlich
Die Parametrierung erfolgt mittels menüge- sowie die zwei Digitalausgänge sind individuell im mobilen Bereich eingesetzt. Kundenspezi-
steuerter Parametrier- und Diagnosesoftware programmierbar. Mit dem Gerät können fische Wünsche können einfach implementiert
«PASO» von Wandfluh (USB-Schnittstelle). Steuer- und Regelungsaufgaben sehr einfach werden.
Die Elektronik ist als Verstärker- und als gelöst werden. Der CAN-Anschluss ermöglicht
Regler-Funktion mit optionaler CAN-Schnitt- das Einlesen von Soll- und Istwertsignalen
stelle (nach CANopen® DSP-408) verfügbar. sowie die Parametrierung direkt über den
Feldbus.

INHALT TYPENSCHLÜSSEL
ALLGEMEINE KENNGRÖSSEN ...............1
ELEKTRISCHE KENNGRÖSSEN.............2 M D2 3 D8 - #
BLOCKDIAGRAMM ....................................3
ABMESSUNGEN / MONTAGE / ZUBEHÖR4 Mobil
STECKERBELEGUNG...............................5
INBETRIEBNAHME .................................... 5 Digital
ZUSATZINFORMATION ............................. 5
BESCHREIBUNG VERSTÄRKER........6 – 8 Einstellbar mit «PASO»
BESCHREIBUNG REGLER................ 9 –10
Software Konfiguration (Funktion der Karte)

• «Basic»-Verstärker 0

• «Enhanced»-Verstärker 5

• «Basic»-Regler 6

• «Enhanced»-Regler 8

4-Magnet-Version 4 (Basic Version)
8-Magnet-Version 8 (Enhanced Version)

Versorgungsspannung 8 ... 32 VDC

Analogeingänge:

• alle Spannung 1

• alle Strom 2

• «Basic» 3

Analogeingang 1: Spannung

Analogeingang 2: Strom

• «Enhanced»

Analogeingang 1 und 3: beide Spannung

Analogeingang 2 und 4: beide Strom

Option Feldbus: A
C (nur bei Enhanced Version möglich)
• ohne Feldbus
• mit CANopen®

Änderungs-Index (wird vom Werk eingesetzt)

ALLGEMEINE KENNGRÖSSEN

Ausführung Gehäuse aus Kunststoff

Abmessungen 153 x 57 x 147 (siehe Abmessungen)

Montage Auf metallische Fläche, geschraubt

Gewicht 0,50 kg

Gerätestecker (male) Typ SHS, 30/48-polig (Hersteller CINCH, www.cinch.com)
Gegenstecker Kabeldose (female) Typ SHS, 30-polig (nicht im Lieferumfang)
Gegenstecker Kabeldose (female) Typ SHS, 18-polig (nur für MD2 «Enhanced», nicht im Lieferumfang)

Arbeitstemperatur -40…+85 °C
Umweltverträglichkeit Die Stoffgrenzwerte aus RoHS-Richtlinie (2002/95/EG) und
Altfahrzeugrichtlinie (2000/53/EG) werden eingehalten.

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 1.13-240D 1/10
CH-3714 Frutigen
Ausgabe 11 15
Seite 753
