DigitaDliegsitRaleegsleRremgoledruml oSdDu7l

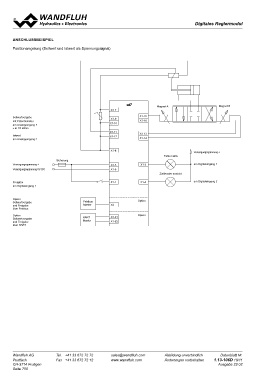

ANSCHLUSSBEISPIEL
Positionsregelung (Sollwert und Istwert als Spannungssignal)

Magnet A Magnet B

Sollwertvorgabe X1-7 X1-15 Versorgungsspannung +
mit Potentiometer X1-9 X1-16 am Digitaleingang 1
am Analogeingang 1 X1-10 am Digitaleingang 2
z.B. 10 kOhm X1-11 X1-13
X1-12 X1-14
Istwert
am Analogeingang 2 X1-8

Sicherung X1-5 Fehler aktiv
X1-6 Zielfenster erreicht
Versorgungsspannung + X1-3
Versorgungsspannung 0V DC X1-1 X1-4

Freigabe X4
am Digitaleingang 1
X1-21
Option Feldbus X1-22 Option
Sollwertvorgabe Master Option
und Freigabe
über Feldbus HART
Master
Option
Sollwertvorgabe
und Freigabe
über HART

Wandfluh AG Tel. +41 33 672 72 72 sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 www.wandfluh.com Änderungen vorbehalten 1.13-106D 10/11
CH-3714 Frutigen
Seite 750 Ausgabe 23 02
