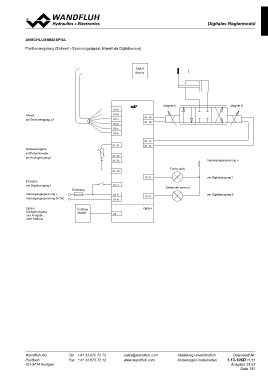

ANSCHLUSSBEISPIEL
Positionsregelung (Sollwert - Spannungssignal, Istwert via Digitalsensor)

Digital-
Sensor

Istwert X3-9 SD7 Magnet A Magnet B
am Sensoreingang x3 X3-8
X3-1 X1-15 Fehler aktiv Versorgungsspannung +
Sollwertvorgabe X3-2 X1-16 Zielfenster erreicht am Digitalausgang1
mit Potentiometer X3-5 am Digitalausgang 2
am Analogeingang1 X3-6 X1-13
X1-14
Freigabe Sicherung X1-31
am Digitaleingang 1 X1-3
X1-25
Versorgungsspannung + X1-26 X1-4
Versorgungsspannung 0V DC Option
X1-30
Option Feldbus
Sollwertvorgabe Master X1-1
und Freigabe
über Feldbus X1-5
X1-6

X4
