DigitaDliegsitRaleegsleRremgoledruml oSdDu7l

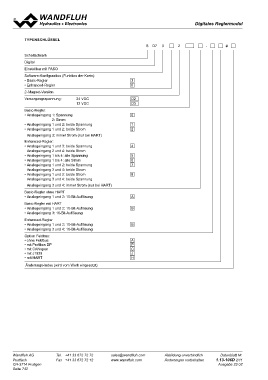

TYPENSCHLÜSSEL

S D7 3 2 -#

Schaltschrank
Digital

Einstellbar mit PASO

Software-Konfiguration (Funktion der Karte): 3
• Basic-Regler 6
• Enhanced-Regler
D2
2- Magnet-Version 24 VDC D3
Versorgungsspannung: 12 VDC
0
Basic-Regler: 1
• Analogeingang 1: Spannung 2

2: Strom 4
• Analogeingang 1 und 2: beide Spannung 5
• Analogeingang 1 und 2: beide Strom 6
7
Analogeingang 3: immer Strom (nur bei HART) 8

Enhanced-Regler: A
• Analogeingang 1 und 3: beide Spannung
B
Analogeingang 2 und 4: beide Strom
• Analogeingang 1 bis 4: alle Spannung B
• Analogeingang 1 bis 4: alle Strom
• Analogeingang 1 und 2: beide Spannung A
P
Analogeingang 3 und 4: beide Strom C
• Analogeingang 1 und 2: beide Strom J
H
Analogeingang 3 und 4: beide Spannung

Analogeingang 3 und 4: immer Strom (nur bei HART)

Basic-Regler ohne HART
• Analogeingang 1 und 2: 10-Bit-Auflösung

Basic-Regler mit HART
• Analogeingang 1 und 2: 10-Bit-Auflösung
• Analogeingang 3: 16-Bit-Auflösung

Enhanced-Regler
• Analogeingang 1 und 2: 10-Bit-Auflösung
• Analogeingang 3 und 4: 16-Bit-Auflösung

Option Feldbus:
• ohne Feldbus
• mit Profibus DP
• mit CANopen
• mit J1939
• mit HART

Änderungs-Index (wird vom Werk eingesetzt)

Wandfluh AG Tel. +41 33 672 72 72 sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 www.wandfluh.com Änderungen vorbehalten 1.13-106D 2/11
CH-3714 Frutigen
Seite 742 Ausgabe 23 02
