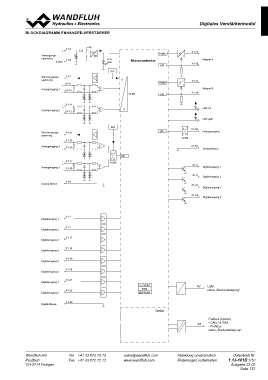

BLOCKDIAGRAMM ENHANCED-VERSTÄRKER

X1-5 DC U X1-15
+ DC I

Versorgungs- PWM

spannung X1-6 LED Microcontroller Magnet A
grün
0 VDC A/D X1-16
Ref

Stab.Ausgangs- X1-7 A PWM U X1-13
spannung 10-Bit A/D I
X1-9
Analogeingang 1 + +- Magnet B

X1-10 X1-14
-

Analogeingang 2 X1-11 +- D LED rot
+

X1-12
-

LED gelb

Stab.Ausgangs- X1-31 Ref SPI A X1-32 Analogausgang
spannung
+- D
X1-25 A 12-Bit
+ SPI
Analogeingang 3 - X1-26 D X1-30 Analog-Masse
16-Bit
X1-27 X1-3
+- Digitalausgang 1
+
Analogeingang 4 - X1-28 X1-4 Digitalausgang 2
X1-23
Analog-Masse X1-8
Digitalausgang 3
X1-24

Digitalausgang 4

Digitaleingang 1 X1-1

Digitaleingang 2 X1-2

Digitaleingang 3 X1-17

Digitaleingang 4 X1-18

Digitaleingang 5 X1-19

Digitaleingang 6 X1-20

Digitaleingang 7 X1-21

Digitaleingang 8 X1-22 FEPROM X2 USB
RAM siehe „Steckerbelegung“
Digital-Masse X1-29
EEPROM Feldbus (Option)
X4 • CAN / S1939
Option
• Profibus
siehe „Steckerbelegung“
