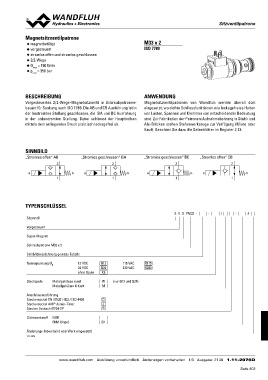

Page 503 - Softbound_Edition_19_de

SitzventSiliptzavtreonntiel

Magnetsitzventilpatrone M33 x 2

◆ magnetbetätigt ISO 7789

◆ vorgesteuert

◆ stromlos offen und stromlos geschlossen

◆ 2/2-Wege

◆ Qmax = 150 l/min
◆ pmax = 350 bar

BESCHREIBUNG ANWENDUNG

Vorgesteuertes 2/2-Wege-Magnetsitzventil in Schraubpatronen- Magnetsitzventilpatronen von Wandfluh werden überall dort
bauart für Senkung nach ISO 7789. Die AB und CB Ausführung ist in eingesetzt, wo dichte Schliessfunktionen wie leckagefreies Halten
der bestromten Stellung geschlossen, die BA und BC Ausführung von Lasten, Spannen und Klemmen von entscheidender Bedeutung
in der unbestromten Stellung. Dabei schliesst der Hauptkolben sind. Zur Fabrikation der Patronen-Aufnahmebohrung in Stahl- und
mittels dem anliegenden Druck praktisch leckagefrei ab. Alu-Blöcken stehen Stufenwerkzeuge zur Verfügung (Miete oder
Kauf). Beachten Sie dazu die Datenblätter im Register 2.13.

SINNBILD „Stromlos geschlossen“ BA „Stromlos geschlossen“ BC „Stromlos offen“ CB

„Stromlos offen“ AB 2 2 2

2 ba b ab a b
1 1 1
a
1

TYPENSCHLÜSSEL

S V S PM33 - - / -#

Sitzventil

Vorgesteuert

Super-Magnet

Schraubpatrone M33 x 2

Sinnbildbezeichnung gemäss Tabelle

Nennspannung UN 12 VDC G12 115 VAC R115
24 VDC G24 230 VAC R230
ohne Spule X5

Steckspule Metalgehäuse rund W (nur G12 und G24)
Metallgehäuse 4-Kant M

Anschlussausführung D
Steckersockel EN 175301-803 / ISO 4400 J
Steckersockel AMP Junior-Timer G
Stecker Deutsch DT04-2P

Dichtwerkstoff NBR D1
FKM (Viton)

Änderungs-Index (wird vom Werk eingesetzt)

1.11-2076

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/3 Ausgabe: 21 26 1.11-2076D
