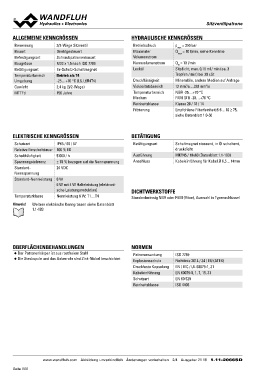

SitzventSiliptzavtreonntiel

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung 3/2-Wege Sitzventil Betriebsdruck pmax = 350 bar
Bauart Direktgesteuert Maximaler Qmax = 10 l/min, siehe Kennlinie
Befestigungsart Schraubpatronenbauart Volumenstrom
Baugrösse M22 x 1,5 nach ISO 7789 Nennvolumenstrom QN = 10 l/min
Betätigungsart Ex-Schutz-Schaltmagnet Lecköl Sitzdicht, max. 0,15 ml / min (ca. 3
Temperaturbereich Betrieb als T4 Tropfen / min) bei 30 cSt
Umgebung -25…+70 °C (L6, L6R4T4) Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Gewicht 2,4 kg (3/2-Wege) Viskositätsbereich 12 mm2/s…320 mm2/s
MTTFd 150 Jahre Temperaturbereich NBR -25…+70 °C
Medium FKM (D1) -20…+70 °C
Reinheitsklasse Klasse 20 / 18 / 14
Filtrierung Empfohlene Filterfeinheit ß 6…10 ≥ 75,
siehe Datenblatt 1.0-50

ELEKTRISCHE KENNGRÖSSEN BETÄTIGUNG

Schutzart IP65 / 66 / 67 Betätigungsart Schaltmagnet stossend, in Öl schaltend,
Relative Einschaltdauer 100 % ED druckdicht
Schalthäufigkeit 5'000 / h Ausführung
Spannungstoleranz ± 10 % bezogen auf die Nennspannung Anschluss MKY45 / 18x60 (Datenblatt 1.1-183)
Standard- 24 VDC
Nennspannung Kabeleinführung für Kabel Ø 6,5…14mm
Standard-Nennleistung 6W
6 W mit 4 W Halteleistung (elektroni- DICHTWERKSTOFFE
Temperaturklasse sche Leistungsreduktion)
Nennleistung 6 W: T1…T4 Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel

Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt
1.1-183

OBERFLÄCHENBEHANDLUNGEN NORMEN ISO 7789
Richtlinie 2014 / 34 / EU (ATEX)
◆ Der Patronenkörper ist aus rostfreiem Stahl Patronensenkung EN / IEC / UL 60079-1, 31
Explosionsschutz EN 60079-0, 1, 7, 15, 31
◆ Die Steckspule und das Ankerrohr sind Zink-Nickel beschichtet Druckfeste Kapselung EN 60 529
Kabeleinführung ISO 4406
Schutzart
Reinheitsklasse

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/4 Ausgabe: 21 18 1.11-2066SD
