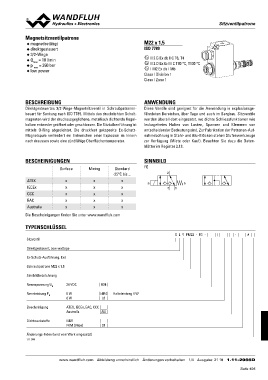

SitzventSiliptzavtreonntiel

Magnetsitzventilpatrone M22 x 1,5
◆ magnetbetätigt
◆ direktgesteuert ISO 7789
◆ 3/2-Wege
pQlommwaaxxp==o13w05e0l/rmbainr x II 2 G Ex db IIC T6, T4
◆ x II 2 D Ex tb III C T80 °C, T130 °C
◆ x I M2 Ex db I Mb
◆
Class I Division 1
Class I Zone 1

BESCHREIBUNG ANWENDUNG

Direktgesteuertes 3/2-Wege-Magnetsitzventil in Schraubpatronen- Diese Ventile sind geeignet für die Anwendung in explosionsge-
bauart für Senkung nach ISO 7789. Mittels des druckdichten Schalt- fährdeten Bereichen, über Tage und auch im Bergbau. Sitzventile
magneten wird der druckausgeglichene, metallisch dichtende Kegel- werden überall dort eingesetzt, wo dichte Schliessfunktionen wie
kolben entweder geöffnet oder geschlossen. Die Sitzkolbenführung ist leckagefreies Halten von Lasten, Spannen und Klemmen von
mittels O-Ring abgedichtet. Die druckfest gekapselte Ex-Schutz- entscheidender Bedeutung sind. Zur Fabrikation der Patronen-Auf-
Magnetspule verhindert ein Entweichen einer Explosion im Innern nahmebohrung in Stahl- und Alu-Blöcken stehen Stufenwerkzeuge
nach draussen sowie eine zündfähige Oberflächentemperatur. zur Verfügung (Miete oder Kauf). Beachten Sie dazu die Daten-
blätter im Register 2.13.

BESCHEINIGUNGEN SINNBILD

ATEX Surface Mining Standard FG
IECEx -25°C bis…
CCC x x 2
EAC x x x
Australia x x x ab
x x x 31
x x x
x

Die Bescheinigungen finden Sie unter www.wandfluh.com

TYPENSCHLÜSSEL

S L Y PM22 - FG - / -#

Sitzventil

Direktgesteuert, Low wattage

Ex-Schutz-Ausführung, Exd

Schraubpatrone M22 x 1,5

Sinnbildbezeichnung

Nennspannung UN 24 VDC G24
Nennleistung PN
6W L6R4 Halteleistung 4 W
6W L6

Bescheinigung ATEX, IECEx, EAC, CCC

Australia AU

Dichtwerkstoffe NBR
FKM (Viton)
D1

Änderungs-Index (wird vom Werk eingesetzt)

1.11-2066

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/4 Ausgabe: 21 18 1.11-2066D
