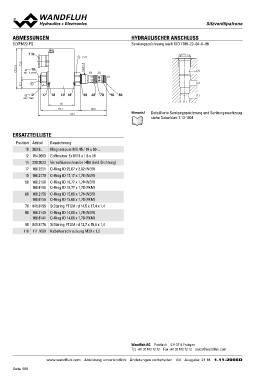

ABMESSUNGEN s27 SitzventSiliptzavtreonntiel

SLYPM22-FG HYDRAULISCHER ANSCHLUSS

110 Senkungszeichnung nach ISO 7789–22–04–0–98

M22x1.5

93.3 15 M22x1.5 (3)
70.8 (2)
MD= 9.5Nm
(3) (2)
E
(1)

22.5

12 17 18 10 18 50 60 70 90 80 (1)
(1)
MD= 9Nm 60.8
Hinweis! Detaillierte Senkungszeichnung und Senkungswerkzeug
60 siehe Datenblatt 2.13-1004
92.1

159.1

ERSATZTEILLISTE

Position Artikel Bezeichnung
10 263.6... Magnetspule MK.45 / 18 x 60-...

12 154.2603 Griffmutter Ex M18 x 1,5 x 18
15 239.2033 Verschlussschraube HB0 (inkl. Dichtung)
17 160.2251 O-Ring ID 25,07 x 2,62 (NBR)
18 160.2170 O-Ring ID 17,17 x 1,78 (NBR)

50 160.2188 O-Ring ID 18,77 x 1,78 (NBR)
160.6188 O-Ring ID 18,77 x 1,78 (FKM)

60 160.2156 O-Ring ID 15,60 x 1,78 (NBR)
160.6156 O-Ring ID 15,60 x 1,78 (FKM)

70 049.8196 Stützring PTSM rd 14,5 x 17,4 x 1,4

80 160.2140 O-Ring ID 14,00 x 1,78 (NBR)
160.6141 O-Ring ID 14,00 x 1,78 (FKM)

90 049.8176 Stützring PTSM rd 12,7 x 15,6 x 1,4
110 111.1080 Kabelverschraubung M20 x 1,5

Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 4/4 Ausgabe: 21 18 1.11-2066D
