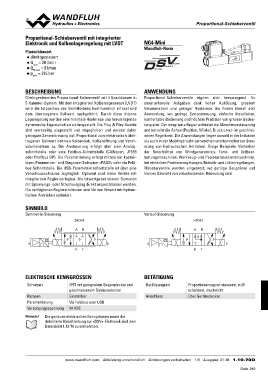

PPrrooppoorrttiioonnaall--SScchhiieebbeerrvveennttiill

Proportional-Schieberventil mit integrierter NG4-Mini
Elektronik und Kolbenlageregelung mit LVDT
Wandfluh-Norm
Flanschbauart
◆ direktgesteuert
QpQmmNaamxxa==x =321085ll//bmmaiirnn
◆
◆
◆

BESCHREIBUNG ANWENDUNG

Direktgesteuertes Proportional-Kolbenventil mit 4 Anschlüssen in Proportional-Schieberventile eignen sich hervorragend für
5-Kammer-System. Mit dem integrierten Kolbenlagesensor (LVDT) anspruchsvolle Aufgaben dank hoher Auflösung, grossem
wird die Istposition des Ventilkolbens kontinuierlich erfasst und Volumenstrom und geringer Hysterese. Sie finden überall dort
dem übertragenen Sollwert nachgeführt. Durch diese interne Anwendung, wo geringe Serienstreuung, einfache Installation,
Lageregelung werden eine minimale Hysterese und hervorragende komfortable Bedienung und höchste Präzision von grosser Bedeu-
dynamische Eigenschaften sichergestellt. Die Plug & Play-Ventile tung sind. Der integrierte Regler entlastet die Maschinensteuerung
sind werkseitig eingestellt und abgeglichen und weisen daher und betreibt die Achse (Position, Winkel, Druck usw.) im geschlos-
geringste Serienstreuung auf. Proportional zum elektronisch über- senen Regelkreis. Die Anwendungen liegen sowohl in der Industrie
tragenen Sollwert nehmen Kolbenhub, Kolbenöffnung und Ventil- als auch in der Mobilhydraulik zur weichen und kontrollierten Steu-
volumenstrom zu. Die Ansteuerung erfolgt über eine Analog- erung von hydraulischen Antrieben. Einige Beispiele: Verstellen
schnittstelle oder eine Feldbus-Schnittstelle (CANopen, J1939 der Rotorblätter von Windgeneratoren, Forst- und Erdbear-
oder Profibus DP). Die Parametrierung erfolgt mittels der kosten- beitungsmaschinen, Werkzeug- und Papierproduktionsmaschinen,
losen Parametrier- und Diagnose-Software «PASO» oder via Feld- bei einfachen Positionsregelungen, Robotik- und Lüfterregelungen.
bus-Schnittstelle. Die USB-Parametrierschnittstelle ist über eine Miniaturventile werden eingesetzt, wo geringe Baugrösse und
Verschlussschraube zugänglich. Optional sind diese Ventile mit kleines Gewicht von entscheidender Bedeutung sind.
integriertem Regler verfügbar. Als Istwertgeber können Sensoren
mit Spannungs- oder Stromausgang direkt angeschlossen werden.
Die verfügbaren Reglerstrukturen sind für den Einsatz mit hydrau-
lischen Antrieben optimiert.

SINNBILD Vorlauf-Steuerung

Symmetrie-Steuerung a

S4D41 V4D42
AB
AB a0

a0 b PT b
a
b b
PT

ELEKTRISCHE KENNGRÖSSEN BETÄTIGUNG

Schutzart IP67 mit geeignetem Gegenstecker und Betätigungsart Proportionalmagnet stossend, in Öl
geschlossenem Gehäusedeckel schaltend, druckdicht
Rampen Einstellbar Anschluss
Parametrierung Via Feldbus oder USB Über Gerätestecker
Versorgungsspannung 24 VDC

Hinweis! Die genauen elektrischen Kenngrössen sowie die
detaillierte Beschreibung zur «DSV»-Elektronik sind dem
Datenblatt 1.13-76 zu entnehmen.

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/6 Ausgabe: 21 48 1.10-70D
