PPrrooppoorrttiioonnaall--SScchhiieebbeerrvveennttiill

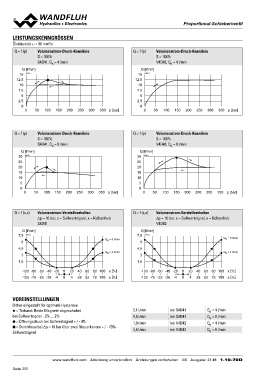

LEISTUNGSKENNGRÖSSEN

Ölviskosität u = 30 mm2/s

Q = f (p) Volumenstrom-Druck-Kennlinie Q = f (p) Volumenstrom-Druck-Kennlinie
S = 100% S = 100%
S4D41, QN = 4 l/min V4D42, QN = 4 l/min

Q [l/min] Q [l/min]
15 K0189_1 15 K0200_1
12.5
10 12.5
7.5
10
5
2.5 7.5

0 5
0 50
2.5

100 150 200 250 300 350 p [bar] 0 350 p [bar]
0 50 100 150 200 250 300

Q = f (p) Volumenstrom-Druck-Kennlinie Q = f (p) Volumenstrom-Druck-Kennlinie
S = 100% S = 100%
S4D41, QN = 8 l/min V4D42, QN = 8 l/min

Q [l/min] Q [l/min]
30 K0188_1 30 K0199_1

25 25

20 20

15 15

10 10

5 5

0 350 p [bar] 0 350 p [bar]
0 50 100 150 200 250 300 0 50 100 150 200 250 300

Q = f (s,x) Volumenstrom-Verstellverhalten Q = f (s,x) Volumenstrom-Verstellverhalten
∆p = 10 bar, s = Sollwertsignal, x = Kolbenhub ∆p = 10 bar, s = Sollwertsignal, x = Kolbenhub
S4D41 V4D42

Q [l/min]  QN = 8 l/min Q [l/min]  QN = 8 l/min
7,5 K0775_1
7,5 K0776_1
6 6

4,5  QN = 4 l/min 4,5  QN = 4 l/min
3 3

1,5 1,5
 

-100 -80 -60 -40 -20 0 20 40 60 80 100 x [%] -100 -80 -60 -40 -20 0 20 40 60 80 100 x [%]
-100 -76 -52 -28 -4 0 4 28 52 76 100 s [%] -100 -76 -52 -28 -4 0 4 28 52 76 100 s [%]

VOREINSTELLUNGEN 2,1 l/min bei S4D41 QN = 4 l/min
4,5 l/min bei S4D41 QN = 8 l/min
Dither eingestellt für optimale Hysterese 1,9 l/min bei V4D42 QN = 4 l/min
◆ = Totband: Beide Magnete abgeschaltet 4,5 l/min bei V4D42 QN = 8 l/min
bei Sollwertsignal - 2%… 2%
● = Öffnungsdruck bei Sollwertsignal + / - 4%
■ = Durchfluss bei ∆p = 10 bar über zwei Steuerkanten + / - 70%
Sollwertsignal

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 4/6 Ausgabe: 21 48 1.10-70D

Seite 352
