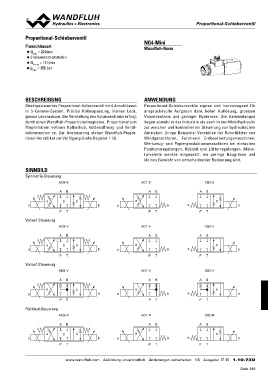

PPrrooppoorrttiioonnaall--SScchhiieebbeerrvveennttiill
Proportional-Schieberventil NG4-Mini
Flanschbauart Wandfluh-Norm
◆ Qmax = 20 l/min
◆ 3 Volumenstromstufen
◆ QN max = 12 l/min
◆ pmax = 350 bar
BESCHREIBUNG ANWENDUNG
Direktgesteuertes Proportional-Kolbenventil mit 4 Anschlüssen Proportional-Schieberventile eignen sich hervorragend für
in 5-Kammer-System. Präzise Kolbenpassung, kleines Leck, anspruchsvolle Aufgaben dank hoher Auflösung, grossem
grosse Lebensdauer. Die Verstellung des Volumenstroms erfolgt Volumenstrom und geringer Hysterese. Die Anwendungen
durch einen Wandfluh-Proportionalmagneten. Proportional zum liegen sowohl in der Industrie als auch in der Mobilhydraulik
Magnetstrom nehmen Kolbenhub, Kolbenöffnung und Ventil- zur weichen und kontrollierten Steuerung von hydraulischen
volumenstrom zu. Zur Ansteuerung stehen Wandfluh-Propor- Antrieben. Einige Beispiele: Verstellen der Rotorblätter von
tional-Verstärker zur Verfügung (siehe Register 1.13). Windgeneratoren, Forst-und Erdbearbeitungsmaschinen,
Werkzeug- und Papierproduktionsmaschinen bei einfachen
Positionsregelungen, Robotik und Lüfterregelungen. Minia-
turventile werden eingesetzt, wo geringe Baugrösse und
kleines Gewicht von entscheidender Bedeutung sind.
SINNBILD AC1-S CB2-S
Symmetrie-Steuerung
ACB-S
AB AB AB
a0 b a b
a ba a
b b
PT PT
PT
Vorlauf-Steuerung CB2-V
AC1-V
ACB-V
AB AB AB
a0 b a b
a ba a
b b
PT PT
PT
Vorlauf-Steuerung DB2-V
AD1-V
ADB-V
AB AB AB
a b a b
a ba a
b b
PT PT
PT
Rücklauf-Steuerung CB2-R
AC1-R
ACB-R
AB AB AB
a 0b a b b b
a ba a
PT PT PT
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/5 Ausgabe: 17 35 1.10-73D
