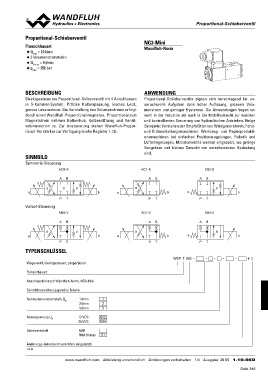

PPrrooppoorrttiioonnaall--SScchhiieebbeerrvveennttiill

Proportional-Schieberventil NG3-Mini

Flanschbauart Wandfluh-Norm
◆ Qmax = 10 l/min
◆ 3 Volumenstromstufen
◆ QN max = 5 l/min
◆ pmax = 350 bar

BESCHREIBUNG ANWENDUNG

Direktgesteuertes Proportional-Kolbenventil mit 4 Anschlüssen Proportional-Schieberventile eignen sich hervorragend für an-
in 5-Kammer-System. Präzise Kolbenpassung, kleines Leck, spruchsvolle Aufgaben dank hoher Auflösung, grossem Volu-
grosse Lebensdauer. Die Verstellung des Volumenstroms erfolgt menstrom und geringer Hysterese. Die Anwendungen liegen so-
durch einen Wandfluh-Proportionalmagneten. Proportional zum wohl in der Industrie als auch in der Mobilhydraulik zur weichen
Magnetstrom nehmen Kolbenhub, Kolbenöffnung und Ventil- und kontrollierten Steuerung von hydraulischen Antrieben. Einige
volumenstrom zu. Zur Ansteuerung stehen Wandfluh-Propor- Beispiele: Verstellen der Rotorblätter von Windgeneratoren, Forst-
tional-Verstärker zur Verfügung (siehe Register 1.13). und Erdbearbeitungsmaschinen, Werkzeug- und Papierprodukti-
onsmaschinen bei einfachen Positionsregelungen, Robotik und
SINNBILD Lüfterregelungen. Miniaturventile werden eingesetzt, wo geringe
Baugrösse und kleines Gewicht von entscheidender Bedeutung
Symmetrie-Steuerung sind.

ACB-S AC1-S CB2-S

AB AB AB

a0 b a b
a ba a
b b
PT PT
PT
Vorlauf-Steuerung DB2-V
AD1-V
ADB-V

AB AB AB

118.5 63 a b a b
a b a
ba b
PT PT PT

x TYPENSCHLÜSSEL

WDP F A03 - - - - - # 2

Wegeventil, direktgesteuert, proportional

T Flanschbauart

Anschlussbild nach Wandfluh-Norm, NG3-Mini

A

Sinnbildbezeichnung gemäss Tabelle

P Nennvolumenstromstufe QN 1 l/min 1
2 l/min 2
5 l/min 5

B Nennspannung UN 12 VDC G12
24 VDC G24

Dichtwerkstoff NBR
y FKM (Viton) D1

Änderungs-Index (wird vom Werk eingesetzt)

1.10-66

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/4 Ausgabe: 20 05 1.10-66D
