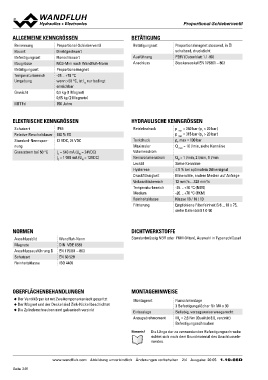

Page 346 - Softbound_Edition_19_de

ALLGEMEINE KENNGRÖSSEN BETÄTIGUNG PPrrooppoorrttiioonnaall--SScchhiieebbeerrvveennttiill

Benennung Proportional-Schieberventil Betätigungsart Proportionalmagnet stossend, in Öl
Bauart Direktgesteuert schaltend, druckdicht
Befestigungsart Flanschbauart Ausführung P29V (Datenblatt 1.1-90)
Baugrösse NG3-Mini nach Wandfluh-Norm Anschluss Steckersockel EN 175301 – 803
Betätigungsart Proportionalmagnet
Temperaturbereich -25…+70 °C
Umgebung wenn >50 °C, ist IG nur bedingt
erreichbar
Gewicht 0,5 kg (1 Magnet)
0,65 kg (2 Magnete)
MTTFd 150 Jahre

ELEKTRISCHE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Schutzart IP65 Betriebsdruck p max = 350 bar (pT < 20 bar)
Relative Einschaltdauer 100 % ED p max = 315 bar (pT > 20 bar)
Standard-Nennspan- 12 VDC, 24 VDC Tankdruck pT max = 100 bar
nung Maximaler Q max = 10 l/min, siehe Kennlinie
Grenzstrom bei 50 °C IG = 540 mA (UN = 24VDC) Volumenstrom
IG = 1'080 mA (UN = 12VDC) Nennvolumenstrom QN = 1 l/min, 2 l/min, 5 l/min
Lecköl Siehe Kennlinie
Hysterese ≤ 5 % bei optimalem Dithersignal
Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Viskositätsbereich 12 mm2/s…320 mm2/s
Temperaturbereich -25…+70 °C (NBR)
Medium -20…+70 °C (FKM)
Reinheitsklasse Klasse 18 / 16 / 13
Filtrierung Empfohlene Filterfeinheit ß 6…10 ≥ 75,
siehe Datenblatt 1.0-50

NORMEN Wandfluh-Norm DICHTWERKSTOFFE
DIN VDE 0580
Anschlussbild EN 175301 – 803 Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel
Magnete EN 60 529
Anschlussausführung D ISO 4406
Schutzart
Reinheitsklasse

OBERFLÄCHENBEHANDLUNGEN MONTAGEHINWEISE

◆ Der Ventilkörper ist mit Zweikomponentenlack gespritzt Montageart Flanschmontage
◆ Der Magnet und der Deckel sind Zink-Nickel beschichtet 3 Befestigungslöcher für M4 x 30
◆ Die Zylinderschrauben sind galvanisch verzinkt Einbaulage
Anzugsdrehmoment Beliebig, vorzugsweise waagerecht

MD = 2,6 Nm (Qualität 8.8, verzinkt)
Befestigungsschrauben

Hinweis! Die Länge der zu verwendenden Befestigungsschraube
richtet sich nach dem Grundmaterial des Anschlussele-
mentes.

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/4 Ausgabe: 20 05 1.10-66D
