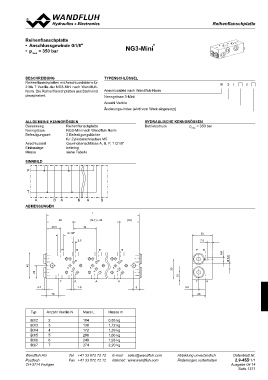

Reihenflanschplatte ®
• Anschlussgewinde G1/8"
• pmax = 350 bar nG3-mini

beschReibunG typenschlüssel B 3/ #
Reihenflanschplatten mit Anschlussbildern für
2 bis 7 Ventile der NG3-Mini nach Wandfluh- Anschlussbild nach Wandfluh-Norm
Norm. Die Reihenflanschplatten aus Stahl sind Nenngrösse 3-Mini
phosphatiert. Anzahl Ventile
Änderungs-Index (wird vom Werk eingesetzt)

AllGemeine kennGRössen hydRAulische kennGRössen

Benennung Reihenflanschplatte Betriebsdruck pmax = 350 bar

Nenngrösse NG3-Mini nach Wandfluh-Norm

Befestigungsart 2 Befestigungslöcher

für Zylinderschrauben M5

Anschlussart Gewindeanschlüsse A, B, P, T G1/8"

Einbaulage beliebig

Masse siehe Tabelle

sinnbild

P

T

A BA BA B
AbmessunGen

L

40 (N-1) x 34 (30)
B
20.5 34

G 1/8“ 30
7.5
2.5
PB
PB B
40
20

P
A
TB

P
A
TB

P
A
TB

30
10

M4
Ø 5.5

T A A A T A
4.2 2.5 8 9.5

18 20

Typ Anzahl Ventile N Mass L Masse m

B3/2 2 104 0,85 kg
B3/3 3 138 1,12 kg
B3/4 4 172 1,39 kg
B3/5 5 206 1,66 kg
B3/6 6 240 1,93 kg
B3/7 7 274 2,20 kg
