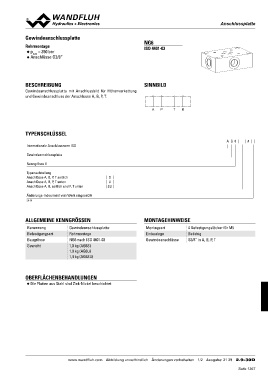

P. 1367
GewindeAannsscchhlluussssppllaattttee
Gewindeanschlussplatte NG6
Rohrmontage ISO 4401-03
Apmnasxc=h3lü5s0sbeaGr 3/8“
◆
◆
BESCHREIBUNG SINNBILD
Gewindeanschlussplatte mit Anschlussbild für Höhenverkettung
und Gewindeanschluss der Anschlüsse A, B, P, T.
AP TB
TYPENSCHLÜSSEL AG6 #
Internationale Anschlussnorm ISO S
U
Gewindeanschlussplatte SU
Nenngrösse 6
Typenaufstellung
Anschlüsse A, B, P, T seitlich
Anschlüsse A, B, P, T unten
Anschlüsse A, B, seitlich und P, T unten
Änderungs-Index (wird vom Werk eingesetzt)
2.9-30
ALLGEMEINE KENNGRÖSSEN MONTAGEHINWEISE
Benennung Gewindeanschlussplatte Montageart 4 Befestigungslöcher für M5
Befestigungsart Einbaulage Beliebig
Baugrösse Rohrmontage Gewindeanschlüsse G3/8“ in A, B, P, T
Gewicht
NG6 nach ISO 4401-03
1,0 kg (AG6S)
1,0 kg (AG6U)
1,4 kg (AG6SU)
OBERFLÄCHENBEHANDLUNGEN
◆ Die Platten aus Stahl sind Zink-Nickel beschichtet
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/2 Ausgabe: 21 29 2.9-30D
