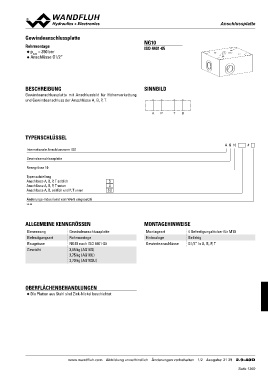

GewindeAannsscchhlluussssppllaattttee

Gewindeanschlussplatte NG10

Rohrmontage ISO 4401-05
Apmnasxc=h3lü5s0sbeaGr 1/2“
◆
◆

BESCHREIBUNG SINNBILD

Gewindeanschlussplatte mit Anschlussbild für Höhenverkettung

und Gewindeanschluss der Anschlüsse A, B, P, T.

AP TB

TYPENSCHLÜSSEL A G 10 #

Internationale Anschlussnorm ISO S
U
Gewindeanschlussplatte SU

Nenngrösse 10

Typenaufstellung
Anschlüsse A, B, P, T seitlich
Anschlüsse A, B, P, T unten
Anschlüsse A, B, seitlich und P, T unten

Änderungs-Index (wird vom Werk eingesetzt)

2.9-40

ALLGEMEINE KENNGRÖSSEN MONTAGEHINWEISE

Benennung Gewindeanschlussplatte Montageart 4 Befestigungslöcher für M10
Befestigungsart Einbaulage Beliebig
Baugrösse Rohrmontage Gewindeanschlüsse G1/2“ in A, B, P, T
Gewicht
NG10 nach ISO 4401-05

3,65 kg (AG10S)
3,75 kg (AG10U)
3,70 kg (AG10SU)

OBERFLÄCHENBEHANDLUNGEN

◆ Die Platten aus Stahl sind Zink-Nickel beschichtet

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/2 Ausgabe: 21 29 2.9-40D
