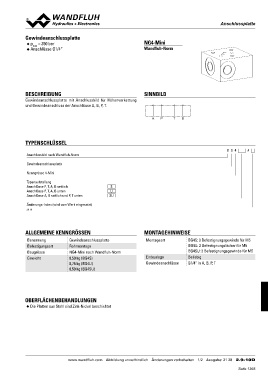

GewindeAannsscchhlluussssppllaattttee
Gewindeanschlussplatte NG4-Mini
Apmnasxc=h3lü5s0sbeaGr 1/4“
◆ Wandfluh-Norm
◆
BESCHREIBUNG SINNBILD
Gewindeanschlussplatte mit Anschlussbild für Höhenverkettung
und Gewindeanschluss der Anschlüsse A, B, P, T.
AP TB
TYPENSCHLÜSSEL BG4 #
Anschlussbild nach Wandfluh-Norm S
U
Gewindeanschlussplatte SU
Nenngrösse 4-Mini
Typenaufstellung
Anschlüsse P, T, A, B seitlich
Anschlüsse P, T, A, B unten
Anschlüsse A, B seitlich und P, T unten
Änderungs-Index (wird vom Werk eingesetzt)
2.9-10
ALLGEMEINE KENNGRÖSSEN MONTAGEHINWEISE
Benennung Gewindeanschlussplatte Montageart BG4S: 3 Befestignungsgewinde für M5
Befestigungsart BG4U: 2 Befestignungslöcher für M5
Baugrösse Rohrmontage Einbaulage BG4SU: 2 Befestignungsgewinde für M5
Gewicht Gewindeanschlüsse
NG4-Mini nach Wandfluh-Norm Beliebig
0,50 kg (BG4S) G1/4“ in A, B, P, T
0,75 kg (BG4U)
0,50 kg (BG4SU)
OBERFLÄCHENBEHANDLUNGEN
◆ Die Platten aus Stahl sind Zink-Nickel beschichtet
