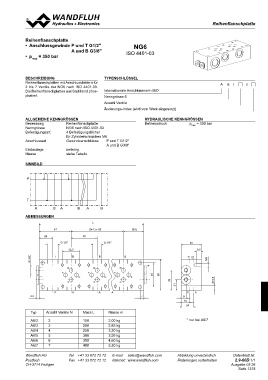

Page 1375 - Softbound_Edition_19_de

RReiehiehnefnlaflnasncshcphlpaltattetne

Reihenflanschplatte nG6
• Anschlussgewinde P und T G1/2"
A und B G3/8" ISO 4401-03
• pmax = 350 bar

BeschReiBunG TyPenschlüssel A 6/ #
Reihenflanschplatten mit Anschlussbildern für
2 bis 7 Ventile der NG6 nach ISO 4401-03. Internationale Anschlussnorm ISO
Die Reihenflanschplatten aus Stahl sind phos- Nenngrösse 6
phatiert. Anzahl Ventile
Änderungs-Index (wird vom Werk eingesetzt)

AllGemeine kennGRössen hydRAulische kennGRössen

Benennung Reihenflanschplatte Betriebsdruck pmax = 350 bar

Nenngrösse NG6 nach ISO 4401-03

Befestigungsart 4 Befestigungslöcher

für Zylinderschrauben M6

Anschlussart Gewindeanschlüsse P und T G1/2"

A und B G3/8"

Einbaulage beliebig

Masse siehe Tabelle

sinnBild

P

T

A BA BA B

ABmessunGen L (39) 38
(N-1) x 50 9.5
61 50 B
26 TB
G 3/8“ *
G 1/2“

32.5

G 1/4“ TB B M5
Ø 6.5
T T T 46
B B B 60
39
P P P 21

A A A

PA AA P A
4.2 9
7 16

24

Typ Anzahl Ventile N Mass L Masse m * nur bei A6/7

A6/2 2 150 2,00 kg
A6/3 3 200 2,65 kg
A6/4 4 250 3,30 kg
A6/5 5 300 3,95 kg
A6/6 6 350 4,60 kg
A6/7 7 400 5,30 kg

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.9-60D 1/1
CH-3714 Frutigen Ausgabe 03 26
