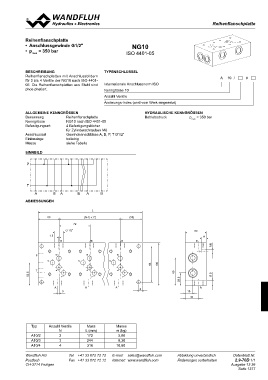

Reihenflanschplatte nG10
• Anschlussgewinde G1/2"
• pmax = 350 bar ISO 4401-05
beschReibunG typenschlüssel A 10 / #
Reihenflanschplatten mit Anschlussbildern
für 2 bis 4 Ventile der NG10 nach ISO 4401- Internationale Anschlussnorm ISO
05. Die Reihenflanschplatten aus Stahl sind Nenngrösse 10
phos-phatiert. Anzahl Ventile
Änderungs-Index (wird vom Werk eingesetzt)
AllGemeine kennGRössen hydRAulische kennGRössen
Benennung Reihenflanschplatte Betriebsdruck pmax = 350 bar
Nenngrösse NG10 nach ISO 4401-05
Befestigungsart 4 Befestigungslöcher
für Zylinderschrauben M8
Anschlussart Gewindeanschlüsse A, B, P, T G1/2"
Einbaulage beliebig
Masse siehe Tabelle
sinnbild
P
T BA B
A BA
AbmessunGen
50 72 L (50) 50
1.5 G 1/2“ (N-1) x 72 B
11
B B B
P P P P Ø 9 M6
B B B
53.5 T A A A 84
T T T 100
65
29.5
A A A8 A
5
18
32
Typ Anzahl Ventile Mass Masse
N L (mm) m (kg)
A10/2 2 172
A10/3 3 244 5,80
A10/4 4 316 8,30
10,80
Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.9-70D 1/1
CH-3714 Frutigen Ausgabe 13 36
