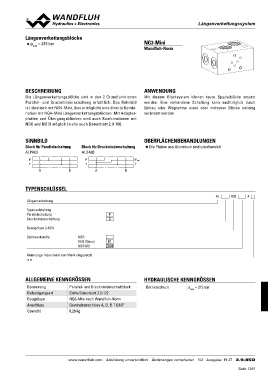

Längenverkettungsblöcke NG3-Mini

◆ pmax = 315 bar Wandfluh-Norm

BESCHREIBUNG ANWENDUNG

Die Längenverkettungsblöcke sind in den 2 Grundfunktionen Mit diesem Blocksystem können teure Spezialblöcke ersetzt
Parallel- und Druckminderschaltung erhältlich. Das Bohrbild werden. Eine vorhandene Schaltung kann nachträglich durch
ist identisch mit NG4-Mini, dies ermöglicht eine direkte Kombi- Einbau oder Wegnahme eines oder mehrerer Blöcke beliebig
nation mit NG4-Mini Längenverkettungsblöcken. Mit Adapter- verändert werden.
platten und Übergangsblöcken sind auch Kombinationen mit
NG6 und NG10 möglich (siehe auch Datenblatt 2.9-80).

SINNBILD Block für Druckminderschaltung OBERFLÄCHENBEHANDLUNGEN
ALDA03
Block für Parallelschaltung ◆ Die Platten aus Aluminium sind unbehandelt

ALPA03

P B P Pred
T T T

A A B

TYPENSCHLÜSSEL

AL A03 #

Längenverkettung

Typenaufstellung P
Parallelschaltung D
Druckminderschaltung
D1
Nenngrösse 3-Mini Z604

Dichtwerkstoffe NBR
FKM (Viton)
NBR 872

Änderungs-Index (wird vom Werk eingesetzt)

2.9-85

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung Parallel- und Druckminderschaltblock Betriebsdruck pmax = 315 bar
Befestigungsart Siehe Datenblatt 2.9-122
Baugrösse NG3-Mini nach Wandfluh-Norm
Anschluss Gewindeanschluss A, B, P, T G1/8“
Gewicht 0,26 kg

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/2 Ausgabe: 19 47 2.9-85D
