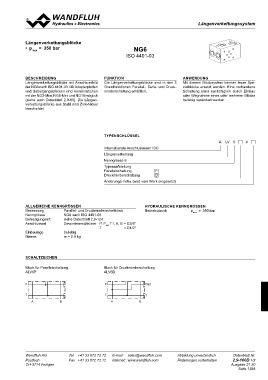

Längenverkettungsblöcke NG6
• pmax = 350 bar
ISO 4401-03

BESCHREIBUNG FUNKTION ANWENDUNG
Längenverkettungsblöcke mit Anschlussbild Die Längenverkettungsblöcke sind in den 3 Mit diesem Blocksystem können teure Spe-
der NG6 nach ISO 4401-03. Mit Adapterplatten Grundfunktionen Parallel-, Serie- und Druck- zialblöcke ersetzt werden. Eine vorhandene
und Uebergangsblöcken sind Kombinationen minderschaltung erhältlich. Schaltung kann nachträglich durch Einbau
mit der NG3-Mini, NG4-Mini und NG10 möglich oder Wegnahme eines oder mehrerer Blöcke
(siehe auch Datenblatt 2.9-80). Die Längen- beliebig verändert werden.
verkettungsblöcke aus Stahl sind Zink-Nickel
beschichtet.

TYPENSCHLÜSSEL

A LV 6 #

Internationale Anschlussnorm ISO

Längenverkettung

Nenngrösse 6

Typenaufstellung P
Parallelschaltung D
Druckminderschaltung

Änderungs-Index (wird vom Werk eingesetzt)

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung Parallel- und Druckminderschaltblock Betriebsdruck pmax = 350 bar

Nenngrösse NG6 nach ISO 4401-03

Befestigungsart siehe Datenblatt 2.9-124

Anschlussart Gewindeanschlüsse P, Pred T1, A, B = G3/8"
T = G1/2"

Einbaulage beliebig

Masse: m = 2,0 kg

SCHALTZEICHEN Block für Druckminderschaltung
ALV6D
Block für Parallelschaltung
ALV6P

PP T1 PP TP1red P Pred

TT T TT TT T T
AA BB AA BB A B

Ø 28.5 G 3/8“ Ø 298.5.5 G 3/8“ 9.5
8“ G 1/2“ Ø 10.5
G 3/8“ Ø 10.G5 1/2“ E-mail: sales@wandfluh.com
T Wandfluh AG Internet: www.wandfluh.com Abbildung unverbindlich
Postfach Tel.P +41 33 672 72T72 Änderungen vorbehalten Datenblatt Nr.
Fax +41 33 672 72 12 B 2.9-100D 1/2
T CH-3714 Frutigen 10 A Ausgabe 21 30

B T Seite 1385
