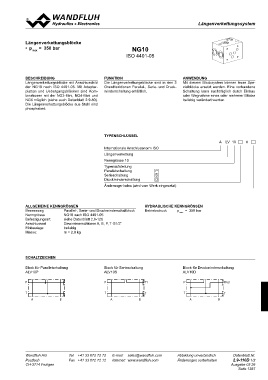

Längenverkettungsblöcke NG10
• pmax = 350 bar
ISO 4401-05

BESCHREIBUNG FUNKTION ANWENDUNG
Längenverkettungsblöcke mit Anschlussbild Die Längenverkettungsblöcke sind in den 3 Mit diesem Blocksystem können teure Spe-
der NG10 nach ISO 4401-05. Mit Adapter- Grundfunktionen Parallel-, Serie- und Druck- zialblöcke ersetzt werden. Eine vorhandene
platten und Uebergangsblöcken sind Kom- minderschaltung erhältlich. Schaltung kann nachträglich durch Einbau
binationen mit der NG3-Mini, NG4-Mini und oder Wegnahme eines oder mehrerer Blöcke
NG6 möglich (siehe auch Datenblatt 2.9-80). beliebig verändert werden.
Die Längenverkettungsblöcke aus Stahl sind
phosphatiert.

TYPENSCHLÜSSEL

A LV 10 #

Internationale Anschlussnorm ISO

Längenverkettung

Nenngrösse 10

Typenaufstellung P
Parallelschaltung S
Serieschaltung D
Druckminderschaltung

Änderungs-Index (wird vom Werk eingesetzt)

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung Parallel-, Serie- und Druckminderschaltblock Betriebsdruck pmax = 350 bar

Nenngrösse NG10 nach ISO 4401-05

Befestigungsart siehe Datenblatt 2.9-126

Anschlussart Gewindeanschlüsse A, B, P, T G1/2"

Einbaulage beliebig

Masse: m = 2,9 kg

SCHALTZEICHEN Block für Serieschaltung Block für Druckminderschaltung
ALV10S ALV10D
Block für Parallelschaltung
ALV10P P T1 P Pred

P

T B T T T T
A A B A B

Ø 20.5 G 1/2“ 11
47 G 1/2“ Ø 13

36
1.5 2

34.5
M6

72
10 PT E-mail: sales@wAandfluh.comB Abbildung unverbindlich Datenblatt Nr.
Internet: www.wandfluh.com Änderungen vorbehalten 2.9-110D 1/2
Wandfluh AG Tel. +41 33T 672 72 72 Ausgabe 03 26
Postfach B Fax +4A1 33 672 72 12
