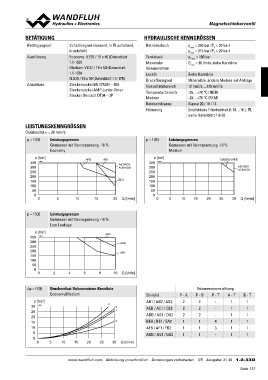

P. 137

MMaaggnneettsscchhiieebbeerrvveennttiill

BETÄTIGUNG                                                                         HYDRAULISCHE KENNGRÖSSEN

 Betätigungsart     Schaltmagnet stossend, in Öl schaltend,                        Betriebsdruck            pmax = 350 bar (PT < 20 bar)
 Ausführung         druckdicht                                                                              pmax = 315 bar (PT > 20 bar)
                                                                                   Tankdruck                pTmax = 100 bar
 Anschluss          Economy: V.E37 / 19 x 40 (Datenblatt                           Maximaler                Qmax = 30 l/min, siehe Kennlinie
                    1.1-168)                                                       Volumenstrom
                    Medium: V.E37 / 19 x 50 (Datenblatt                            Lecköl                   Siehe Kennlinie
                    1.1-168)                                                       Druckflüssigkeit         Mineralöle, andere Medien auf Anfrage
                    N.S35 / 19 x 50 (Datenblatt 1.1-175)                           Viskositätsbereich       12 mm2/s…320 mm2/s
                                                                                   Temperaturbereich        -25…+70 °C (NBR)
                    Steckersockel EN 175301 – 803                                  Medium                   -20…+70 °C (FKM)
                    Steckersockel AMP Junior-Timer                                 Reinheitsklasse          Klasse 20 / 18 / 14
                    Stecker Deutsch DT04 – 2P                                      Filtrierung              Empfohlene Filterfeinheit ß 10…16 ≥ 75,
                                                                                                            siehe Datenblatt 1.0-50

LEISTUNGSKENNGRÖSSEN

Ölviskosität u = 30 mm2/s

p = f (Q)    Leistungsgrenzen                                                      p = f (Q)    Leistungsgrenzen
             Gemessen mit Nennspannung -10 %                                                    Gemessen mit Nennspannung -10 %
             Economy                                                                            Medium

    p [bar]                AFB  AB1                                                    p [bar]                                                    ADB/BEA/AFB
                                                 AB3/ACB                                                                                                              AB1/AB3
350 K1026                                        ADB/AGB                           350 K1027                                                                          ACB/AGB
300                                                                                300
250                                              BEA                               250                 10 15 20 25 30 Q [l/min]
200                                                                                200
150              5  10 15 20 Q [l/min]                                             150          5
100                                                                                100

 50                                                                                 50
   0                                                                                  0
      0                                                                                  0

p = f (Q)    Leistungsgrenzen
             Gemessen mit Nennspannung -10 %
             Low Leakage

    p [bar]                     AB3
350 K1028

300 ADB
250

200 AB1
150

100

50

0
   0 2 4 6 8 10 Q [l/min]

Δp = f (Q)   Druckverlust-Volumenstrom-Kennlinie                                                            Volumenstromrichtung
             Economy/Medium                                                                                 P-B P-T A-T
                                                                                   Sinnbild            P-A                        B-T
  p [bar]                                                               4          AB1 / AB2 / AB3       2    2-1                   1
30 K1029                                                                        2  ACB / AC1 / CB2       2    2-1                   1
25                                                                              1  ADB / AD1 / DB2       2    2-1                   1
20                                                                              3  BEA / BE1 / EA2       1    141                   1
15                                                                                 AFB / AF1 / FB2       1    131                   1
10                  10 15 20 25 30 Q [l/min]                                       AGB / AG1 / GB2       1    1-1                   1

 5           5
 0

    0

                    www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/5 Ausgabe: 21 40 1.2-33D
