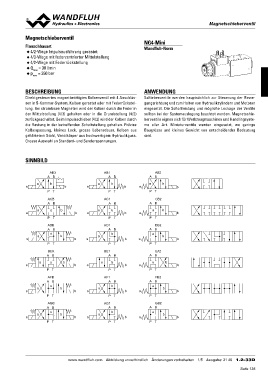

Page 135 - Softbound_Edition_19_de

MMaaggnneettsscchhiieebbeerrvveennttiill

Magnetschieberventil NG4-Mini

Flanschbauart Wandfluh-Norm
◆ 4/2-Wege Impulsausführung gerastet
◆ 4/3-Wege mit federzentrierter Mittelstellung
◆ 4/2-Wege mit Federrückstellung
pQmmaaxx = 30 l/min
◆ = 350 bar
◆

BESCHREIBUNG ANWENDUNG

Direktgesteuertes magnetbetätigtes Kolbenventil mit 4 Anschlüs- Schieberventile werden hauptsächlich zur Steuerung der Bewe-
sen in 5-Kammer-System. Kolben gerastet oder mit Federrückstel- gungsrichtung und zum Halten von Hydraulikzylindern und Motoren
lung. Bei stromlosen Magneten wird der Kolben durch die Feder in eingesetzt. Die Schaltleistung und mögliche Leckage der Ventile
der Mittelstellung (4/3) gehalten oder in die Grundstellung (4/2) sollten bei der Systemauslegung beachtet werden. Magnetschie-
zurückgeschaltet. Beim Impulsschieber (4/2) wird der Kolben durch berventile eignen sich für Werkzeugmaschinen und Handlingsyste-
die Rastung in der betreffenden Schaltstellung gehalten. Präzise me aller Art. Miniaturventile werden eingesetzt, wo geringe
Kolbenpassung, kleines Leck, grosse Lebensdauer. Kolben aus Baugrösse und kleines Gewicht von entscheidender Bedeutung
gehärtetem Stahl, Ventilkörper aus hochwertigem Hydraulikguss. sind.
Grosse Auswahl an Standard- und Sonderspannungen.

SINNBILD

AB3 AB1 AB2
AB AB AB

a b b ab a b
a ab a
b
PT PT PT b
b
ACB AC1 CB2 b
AB AB AB b
b
a ob ba ab b ab
a a

PT PT PT

ADB AD1 DB2
AB AB
AB
ab
a ob ba ab b a
a
PT
PT PT

BEA BE1 EA2
AB AB AB

ao b ab ab
a ba b a
PT
PT PT

AFB AF1 FB2
AB
AB AB
ab
a ob ba ab b a
a
PT
PT PT

AGB AG1 GB2
AB AB
AB
ab
a ob ba ab b a
a
PT
PT PT

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/5 Ausgabe: 21 40 1.2-33D
