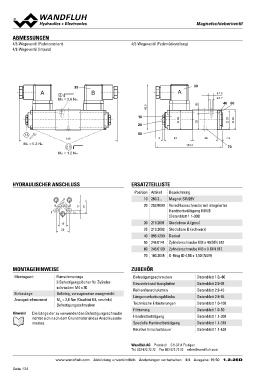

ABMESSUNGEN MagnetschiebeBrMve4nxt3il
4/2-Wegeventil (Federrückstellung)
4/3-Wegeventil (Federzentriert)

4/2-Wegeventil (Impuls)

35 30

A3 B A Ø 7.5
Ø 4.2
MD = 2.6 Nm
40
60
68.5
10 29
20 25 (5)
29
30

13 148 50 38 7.3
MD = 5.2 Nm
2.5 3 42 70
MD = 1.2 Nm
100.3

HYDRAULISCHER ANSCHLUSS ERSATZTEILLISTE

A P 11 Position Artikel Bezeichnung
T B 21 10 260.2...
T0 20 253.8000 Magnet SIN29V

10 30 219.2001 Verschlussschraube mit integrierter
20 35 219.2002 Handnotbetätigung HB4,5
40 056.4200 (Datenblatt 1.1-300)

Steckdose A (grau)

Steckdose B (schwarz)

Deckel

50 246.0141 Zylinderschraube M3 x 40 DIN 912
60 246.0109 Zylinderschraube M3 x 8 DIN 912
70 160.2045 O-Ring ID 4,50 x 1,50 (NBR)

MONTAGEHINWEISE ZUBEHÖR

Montageart Flanschmontage Befestigungsschrauben Datenblatt 1.0.-60
3 Befestigungslöcher für Zylinder- Gewindeanschlussplatten Datenblatt 2.9-05
Einbaulage schrauben M4 x 30 Reihenflanschplatten Datenblatt 2.9-45
Anzugsdrehmoment Längenverkettungsblöcke Datenblatt 2.9-85
Beliebig, vorzugsweise waagerecht Technische Erläuterungen Datenblatt 1.0-100
Filtrierung Datenblatt 1.0-50
MD = 2,6 Nm (Qualität 8.8, verzinkt) Handnotbetätigung Datenblatt 1.1-300
Befestigungsschrauben Spezielle Handnotbetätigung Datenblatt 1.1-310
Relative Einschaltdauer Datenblatt 1.1-430
Hinweis! Die Länge der zu verwendenden Befestigungsschraube
richtet sich nach dem Grundmaterial des Anschlussele-
mentes.

Wandfluh AG Postfach CH-3714 Frutigen
Tel. 033 672 72 72 Fax 033 672 72 12 sales@wandfluh.com

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 4/4 Ausgabe: 19 50 1.2-26D
