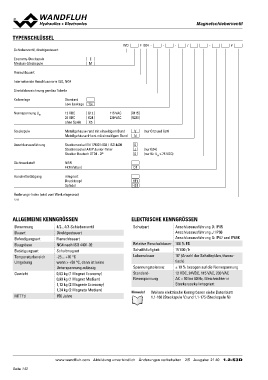

Page 142 - Softbound_Edition_19_de
P. 142
TYPENSCHLÜSSEL WD F B04 - - - MMaaggnneettsscchhiieebbeerrvveennttiill
Schieberventil, direktgesteuert /-#
Economy-Steckspule E
Medium-Steckspule M
Flanschbauart
Internationale Anschlussnorm ISO, NG4
Sinnbildbezeichnung gemäss Tabelle
Kolbenlage Standard
Low Leakage 1/x
Nennspannung UN 12 VDC G12 115 VAC R115
24 VDC G24 230 VAC R230
ohne Spule X5
Steckspule Metallgehäuse rund mit einseitigem Bund V (nur G12 und G24)
Metallgehäuse 4-kant mit einseitigem Bund N
Anschlussausführung Steckersockel EN 175301-803 / ISO 4400 D
Dichtwerkstoff Steckersockel AMP Junior-Timer J (nur G24)
Stecker Deutsch DT04 - 2P G (nur für UN ≤ 75 VDC)
NBR D1
FKM (Viton)
Handnotbetätigung integriert
Druckknopf
Spindel HF1
HS1
Änderungs-Index (wird vom Werk eingesetzt)
1.2-53
ALLGEMEINE KENNGRÖSSEN ELEKTRISCHE KENNGRÖSSEN
Benennung 4/2-, 4/3-Schieberventil Schutzart Anschlussausführung D: IP65
Bauart Anschlussausführung J: IP66
Befestigungsart Direktgesteuert Relative Einschaltdauer Anschlussausführung G: IP67 und IP69K
Baugrösse Schalthäufigkeit
Betätigungsart Flanschbauart Lebensdauer 100 % ED
Temperaturbereich
Umgebung NG4 nach ISO 4401-02 Spannungstoleranz 15'000 / h
Standard-
Gewicht Schaltmagnet Nennspannung 107 (Anzahl der Schaltzyklen, theore-
tisch)
MTTFd -25…+70 °C
wenn > +50 °C, dann ist keine ± 10 % bezogen auf die Nennspannung
Unterspannung zulässig
12 VDC, 24VDC, 115 VAC, 230 VAC
0,83 kg (1 Magnet Economy) AC = 50 bis 60 Hz, Gleichrichter in
0,90 kg (1 Magnet Medium) Steckersockel integriert
1,12 kg (2 Magnete Economy)
1,24 kg (2 Magnete Medium) Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt
1.1-168 (Steckspule V) und 1.1-175 (Steckspule N)
150 Jahre
