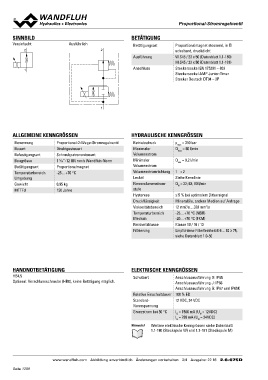

Page 1298 - Softbound_Edition_19_de

SINNBILD Ausführlich BETÄTIGUNG PPrrooppoorrttiioonnaall--SSttrroommrreeggeellvveennttiill

Vereinfacht 2 Betätigungsart Proportionalmagnet stossend, in Öl
schaltend, druckdicht
2 Ausführung W.S45 / 23 x 50 (Datenblatt 1.1-180)
M.S45 / 23 x 50 (Datenblatt 1.1-181)
1 Anschluss Steckersockel EN 175301 – 803
Steckersockel AMP Junior-Timer
Stecker Deutsch DT04 – 2P

1

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung Proportional-2-Wege-Stromregelventil Betriebsdruck pmax = 350 bar
Bauart Direktgesteuert Maximaler Qmax = 80 l/min
Befestigungsart Schraubpatronenbauart Volumenstrom
Baugrösse 1 5⁄16“-12 UN nach Wandfluh-Norm Minimaler Qmin = 0,2 l/min
Betätigungsart Proportionalmagnet Volumenstrom
Temperaturbereich -25…+70 °C Volumenstromrichtung 1→2
Umgebung Lecköl Siehe Kennlinie
Gewicht 0,95 kg Nennvolumenstrom- QN = 32; 63; 80 l/min
MTTFd 150 Jahre stufe
Hysterese ≤ 5 % bei optimalem Dithersignal
Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Viskositätsbereich 12 mm2/s…320 mm2/s
Temperaturbereich -25…+70 °C (NBR)
Medium -20…+70 °C (FKM)
Reinheitsklasse Klasse 18 / 16 / 13
Filtrierung Empfohlene Filterfeinheit ß 6…10 ≥ 75,
siehe Datenblatt 1.0-50

HANDNOTBETÄTIGUNG ELEKTRISCHE KENNGRÖSSEN

HB4,5 Schutzart Anschlussausführung D: IP65
Anschlussausführung J: IP66
Optional: Verschlussschraube (HB0), keine Betätigung möglich. Relative Einschaltdauer Anschlussausführung G: IP67 und IP69K
Standard- 100 % ED
Nennspannung 12 VDC, 24 VDC
Grenzstrom bei 50 °C
IG = 1560 mA (UN = 12VDC)
IG = 780 mA (UN = 24VDC)

Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt
1.1-180 (Steckspule W) und 1.1-181 (Steckspule M)

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/4 Ausgabe: 22 16 2.6-675D
