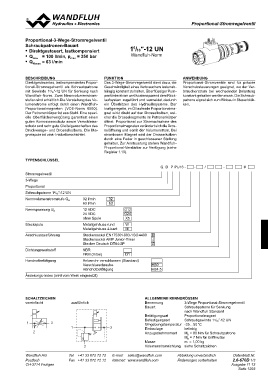

PProroppoortritoionnala-lS-Strtorommrergegelevlevnentitleil

Proportional-3-Wege-Stromregelventil 15/16″-12 UN
Schraubpatronen-Bauart
Wandfluh-Norm
• Direktgesteuert, lastkompensiert
• Qmax = 100 l/min, pmax = 350 bar
• QN max = 63 l/min

BESCHREIBUNG FUNKTION ANWENDUNG
Direktgesteuertes, lastkompensiertes Propor- Das 3-Wege-Stromregelventil dient dazu, die Proportional-Stromventile sind für präzise
tional-Stromregelventil als Schraubpatrone Geschwindigkeit eines Verbrauchers lastunab- Vorschubsteuerungen geeignet, wo der Ver-
mit Gewinde 15/16″-12 UN für Senkung nach hängig konstant zu halten. Überflüssiger Pum- braucherstrom bei wechselnder Belastung
Wandfluh-Norm. Zwei Nennvolumenstrom- penförderstrom wird kostensparend dem Rück- konstant gehalten werden muss. Die Schraub-
stufen sind erhältlich.Die Verstellung des Vo- laufsystem zugeführt und vermeidet dadurch patrone eignet sich zum Einbau in Steuerblök-
lumenstroms erfolgt durch einen Wandfluh- ein Überhitzen des Hydrauliksystems. Der ken.
Proportionalmagneten (VDE-Norm 0580). kraftgeregelte, im Öl laufende Proportionalma-
Der Patronenkörper ist aus Stahl. Eine spezi- gnet wirkt direkt auf den Drosselkolben, wel-
elle Oberflächenvergütung garantiert einen cher die Drosselsegmente im Patronenkörper
guten Korrosionsschutz sowie Verschleiss- öffnet. Proportional zur Stromaufnahme des
schutz und sehr gute Gleiteigenschaften des Proportionalmagneten verändert sich die Dros-
Druckwaage- und Drosselkolbens. Die Ma- selöffnung und somit der Volumenstrom. Bei
gnetspule ist zink- / nickelbeschichtet. stromlosem Magnet wird der Drosselkolben
durch eine Feder in geschlossener Stellung
gehalten. Zur Ansteuerung stehen Wandfluh-
Proportional-Verstärker zur Verfügung (siehe
Register 1.13).

TYPENSCHLÜSSEL

Q D P PU16 - - / - #

Stromregelventil

3-Wege

Proportional

Schraubpatrone 15/16″-12 UN

Nennvolumenstromstufe QN 32 l/min 32
63 l/min 63

Nennspannung UN 12 VDC G12
24 VDC G24
22,6 62,2 ohne Spule X5
s36
Steckspule Metallgehäuse rund W 1-5/16"-12UN-2B
1-5/16"-12UN-2AMetallgehäuse 4-kant M
An1s0chlussausführung D
20 Steckersockel EN 175301-803 / ISO 4400 J
15 Dichtungswerkstoff G
Steck(e3)rsockel A(M2) P Junior-Timer
2,9 Stecker Deutsch DT04-2P 3

NBR (1)

FKM (Viton) D1

Handnotbetätigung Ankerrohr verschlossen (Standard) 2
1
Verschlusschraube HB0
HB4.5
95,2 Handnotbe75tä,8tigung 70

Änderungs-Index (wird vom W17e1rk eingesetzt) 90

17 18 50 60 80

SCHALTZEICHEN ALLGEMEINE KENNGRÖSSEN
vereinfacht
ausführlich Benennung 3-Wege Proportional-Stromregelventil

Bauart Schraubpatrone für Senkung

nach Wandfluh Standard

Betätigungsart Proportionalmagnet

1 3 Befestigungsart Schraubgewinde 15/16″-12 UN
2
1 3 Umgebungstemperatur -25…50 °C
2
Einbaulage beliebig

Anzugsdrehmoment MD = 80 Nm für Schraubpatrone
Masse MD = 7 Nm für Griffmutter
m = 1,00 kg

Volumenstromrichtung siehe Schaltzeichen

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.6-670D 1/3
CH-3714 Frutigen Ausgabe 11 13

Seite 1293
