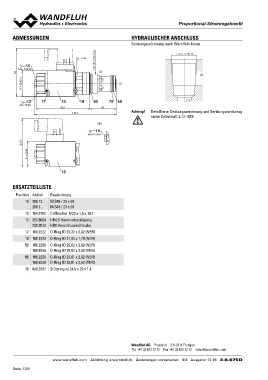

Page 1300 - Softbound_Edition_19_de

ABMESSUNGEN s36 1-5/16"-12UN-2A PPrrooppoorrttiioonnaall--SSttrroommrreeggeellvveennttiill
(2)
15 HYDRAULISCHER ANSCHLUSS

MD= 5.5Nm Senkungszeichnung nach Wandfluh-Norm

85 1-5/16"-12 UN-2B
W = 45.3
(2)
(1)

12 17 10 18 50 70 60 (1)

MD= 5Nm 95.1 47 Achtung! Detaillierte Senkungszeichnung und Senkungswerkzeug
145.1 siehe Datenblatt 2.13-1049

HB0

15

MD= 9.5Nm

84.8
M = 45

10

ERSATZTEILLISTE

Position Artikel Bezeichnung
10 206.12.. W.S45 / 23 x 50
206.7... M.S45 / 23 x 50
12 154.2701 Griffmutter M23 x 1,5 x 19,7
15 253.8000 HB4,5 Handnotbetätigung
239.2033 HB0 Verschlussschraube
17 160.2222 O-Ring ID 22,22 x 2,62 (NBR)
18 160.2220 O-Ring ID 21,95 x 1,78 (NBR)
50 160.2298 O-Ring ID 29,82 x 2,62 (NBR)
160.6296 O-Ring ID 29,82 x 2,62 (FMK)
60 160.2238 O-Ring ID 23,81 x 2,62 (NBR)
160.6238 O-Ring ID 23,81 x 2,62 (FMK)
70 049.3297 Stützring rd 24,5 x 29 x 1,4

Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 4/4 Ausgabe: 22 16 2.6-675D
