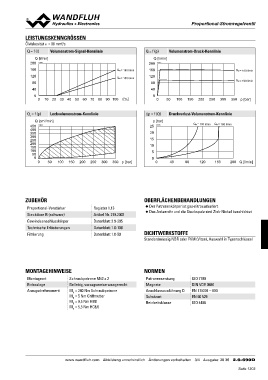

P. 1303

PPrrooppoorrttiioonnaall--SSttrroommrreeggeellvveennttiill

LEISTUNGSKENNGRÖSSEN

Ölviskosität u = 30 mm2/s

Q = f (I)     Volumenstrom-Signal-Kennlinie                  Q = f (p)     Volumenstrom-Druck-Kennlinie

   Q [l/min]                                                    Q [l/min]
200 K1126                                                    200 K1127
                                                             160
160                                          QN = 160 l/min  120                                                                             QN = 160 l/min
                                                                                                                                             QN = 100 l/min
120                                          QN = 100 l/min   80
 80                                                           40           100 150 200 250 300 350 p [bar]

40                                                              0
                                                                   0 50
0
   0 10 20 30 40 50 60 70 80 90 100 l [%]

QL = f (p)    Leckvolumenstrom-Kennlinie                     ∆p = f (Q)    Druckverlust-Volumenstrom-Kennlinie

   Q [cm3/min]                               350 p [bar]          p [bar]                             QN = 100 l/min QN = 160 l/min
                                                                25 K1128
450 K4058                                                       20         40 80 120 160 200 Q [l/min]
400                                                             15
350                                                             10
300
250                                                              5
200                                                              0
150
100                                                                 0

 50
   0
      0 50 100 150 200 250 300

ZUBEHÖR                    Register 1.13                     OBERFLÄCHENBEHANDLUNGEN
                           Artikel Nr. 219.2002
 Proportional-Verstärker   Datenblatt 2.9-205                ◆ Der Patronenkörper ist gas-nitrocarburiert
 Steckdose B (schwarz)     Datenblatt 1.0-100                ◆ Das Ankerrohr und die Steckspule sind Zink-Nickel beschichtet
 Gewindeanschlusskörper    Datenblatt 1.0-50
 Technische Erläuterungen                                    DICHTWERKSTOFFE
 Filtrierung
                                                             Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel

MONTAGEHINWEISE                                              NORMEN

Montageart        Schraubpatrone M42 x 2                      Patronensenkung        ISO 7789
Einbaulage        Beliebig, vorzugsweise waagerecht           Magnete                DIN VDE 0580
Anzugsdrehmoment  MD = 280 Nm Schraubpatrone                  Anschlussausführung D  EN 175301 – 803
                  MD = 5 Nm Griffmutter                       Schutzart              EN 60 529
                  MD = 9,5 Nm HB0                             Reinheitsklasse        ISO 4406
                  MD = 5,5 Nm HC8,5

                  www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/4 Ausgabe: 20 36 2.6-690D
