                                 285 Mobilelektronik E/AMMoboidleulleCktLro-4n5i0k20

                                 266.7

                                  256

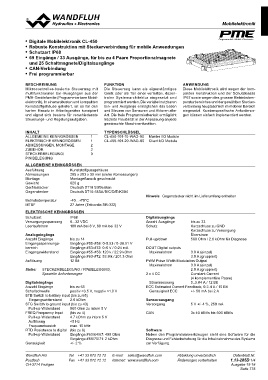

D • Digitale Mobilelektronik CL-45034.6                                                                                                           Programmable Mobile Electronics
       • Robuste Konstruktion mit Steckerverbindung für mobile Anwendungen
                                                                                                                                                                                                                                    D

• Schutzart IP68
           • 69 Eingänge / 33 AusE gänge, für bis zu 4 Paare Proportionalmagnete
203
      133.4  und 25 Schaltmagnete/Digitalausgänge

• CAN-Verbindung
       • Frei programmierbar
                                                                                                                                                          Gezeichnet         31.03.2016                              BEH
E                                                                                                                                                         Geprüft                                                               E

                                                                                                01 09.06.2016 BEH  A,B,C,D,E im Detail dargestellt        Freigegeben

                                                                                                Rev. Datum  Name Änderungsnr. Änderungsbeschrieb                      M 1:2  Serie in Arbeit

           BESCHREIBUNG                          FUNKTION                                       MAoNbiWleleEkNtrDonUikNI/GO Modul                         Ersetzt durch:                                             Gewicht
                                                                                                                                                          Ersatz für:                                                1.159 kg

Mikrocontroller-basierte Steuerung mit           Die Steuerung kann als eigenständiges          CDL-i4e5s0 e  Mobilelektronik                       wird  wegen derDok.-Nr.  k0o19m53-27                             Format

                                                                                                                                                                                                                     A2

                                                                                                                                                          Art.-Nr.                                                   Revision
multifunktionalen Ein-/Ausgängen aus der         Gerät oder als Teil einer verteilten, dezen-   pakten Konstruktion und der SchutzklasseDokument darf ohne schriftliche Einwilligung weder kopiert,
                                                                                                                                                        verwertet noch an Dritte weitergegeben werden.
                                                                                                                                                        Zuwiderhandlung ist strafbar und wird gerichtlich verfolgt.
                                                                                                                                                                    DB 1.13-285 01

PM1 E-Gerätefamilie (P2rogrammierbare Mo3 bil-   tralen Syst4 emarchitektur ein5 gesetzt und    IP67 sowie wegen des grossen Betriebstem-C:\00_wandfluh\verkauf\dokumentation\reg1.13\0195327                        Blatt 1 von 1

elektronik). In einem robusten und kompakten programmiert werden. Die variabel nutzbaren peraturbereiches und der gewählten Stecker-

Kunststoffgehäuse geliefert, ist es für den Ein- und Ausgänge ermöglichen das Lesen verbindung hauptsächlich im mobilen Bereich

harten Einsatz in Arbeitsgeräten konzipiert und Steuern von Sensoren und Aktoren aller eingesetzt. Kundenspezifische Anforderun-

und eignet sich bestens für verschiedenste Art. Die freie Programmierbarkeit ermöglicht gen können einfach implementiert werden.

Steuerungs- und Regelungsaufgaben.               höchste Flexibilität in der Anpassung an jede

                                                 gewünschte Maschinenfunktion.

INHALT                                        1  TYPENSCHLÜSSEL
ALLGEMEINE KENNGRÖSSEN                        1  CL-450-101-10-WAG-00 Master I/O Module
ELEKTRISCHE KENNGRÖSSEN                       2
ABMESSUNGEN, MONTAGE                          2  CL-450-101-20-WAG-00 Client I/O Module
ZUBEHÖR                                       3
STECKERBELEGUNG/
PIN BELEGUNG

           ALLGEMEINE KENNGRÖSSEN

Ausführung                       Kunststoffgussgehäuse
Abmessungen                      285 x 203 x 39 mm (siehe Abmessungen)
Montage                          Montageflansch geschraubt
Gewicht                          620 g
Gerätestecker                    Deutsch DT18 Stiftleisten
Gegenstecker                     Deutsch DT16-18SA/B/C/D/E-K004

                                                                        Hinweis Gegenstecker nicht im Lieferumfang enthalten

Betriebstemperatur               -40…+70°C
MTBF                             27 Jahre (Telcordia SR-332)

           ELEKTRISCHE KENNGRÖSSEN

Schutzart                        IP68                                   Digitalausgänge                     bis zu 33
Versorgungsspannung              8...32 VDC                             Anzahl Ausgänge                     Kurzschluss zu GND
Leerlaufstrom                    180 mA bei 8 V, 88 mA bei 32 V         Schutz                              Kurzschluss zu Versorgung
                                                                                                            Überstrom
Analogeingänge                   bis zu 14                              Pull-up/down                        560 Ohm / 2.6 kOhm für Diagnose
Anzahl Eingänge                  Eingänge #55-#58: 0-5.93 / 0-38.91 V
Eingangsspannungs-               Eingänge #63-#72: 0-6 V / 0-24 mA      DOUT Digital outputs
bereich                          Eingänge #55-#58: 120 k / 22.9 kOhm
Eingangswiderstand               Eingänge #63-#72: 53.9 k / 201.3 Ohm   Maximalstrom                        3.0 A (einzel)
                                 12 Bit
Auflösung                                                                                                   3.0 A (gruppiert)

                                                                        PWM Pulse Width Modulation Output

Siehe: STECKERBELEGUNG / PINBELEGUNG,                                   Maximalstrom                        3.0 A (einzel)
              Spezielle Anforderungen
                                                                                                            2.0 A (gruppiert)

                                                                        2 x 4 CC                            Constant Current

                                                                                                            (4 komplementäre Paare)

Digitaleingänge                                                         Strommessung                        0..3.84 A / 12 Bit

Anzahl Eingänge                  bis zu 65                              ECC Estimated Current Feedback, 0.2-4 A / 10 Bit

Schaltschwelle                   positiv >3.5 V, negativ <1.0 V         Genauigkeit ECC                     +/- 50 mA bei 2 A

STB Switch to battery input (bis zu 65)

             Eingangswiderstand 2.6 kOhm                                Sensorausgang
                                                                        Versorgung
STG Switch to ground input (bis zu 43)                                                                      5 V +/- 4 %, 250 mA

             Pull-up-Widerstand  560 Ohm zu intern 5 V

FREQ Frequency Input (bis zu 4)                                         CAN                                 3x 40 kBit/s bis 500 kBit/s

             Pull-up-Widerstand  4.7 kOhm zu intern 5 V

             Auflösung           <5 Hz

             Frequenzbereich     max. 10 kHz

RTD Resistance to digital (bis zu 6)                                    Software
                                                                        Neben den Programmierwerkzeugen steht eine Software für die
             Pull-up-Widerstand  Eingänge #63/64/67: 499 Ohm            Diagnose und Fehlerbehebung für die Inbetriebnahme des Systems
                                                                        zur Verfügung.
                                 Eingänge #68/70/71: 2 kOhm

Genauigkeit                      +/- 2 %
