Page 773 - Softbound_Edition_19_de

45 (2 : 1) 7 Mobilelektronik E/AM-MoboidlAeulleCktLro-4n4i9k

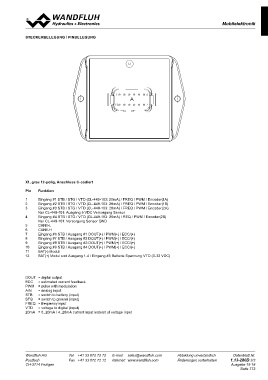

STECKERBELEGUNG / PINBELEGUNG C 8
6
A
(2 : 1)
B
D1 6 B
76
A
7
12 1 A

12

4.8 31 Gezeichnet 31.03.2016 BEH CC
Geprüft 04.05.2016 FA E

Freigegeben 04.05.2016 TK

gsnr. Änderungsbeschrieb M 1:1 Serie freigegeben

nik I/O Modul Ersetzt durch: Gewicht
Ersatz für:
0.164 kg

Dok.-Nr. Format

0195322 A2

Dokument darf ohne schriftliche Einwilligung weder kopiert, Art.-Nr. Revision
verwertet noch an Dritte weitergegeben werden. DB 1.13-280 00
Zuwiderhandlung ist strafbar und wird gerichtlich verfolgt.

C:\00_Wandfluh\Verkauf\Dokumentation\Reg1.13\0195322 Blatt 1 von 1

X1, grau 12-polig, Anschluss C-codiert D

Pin Funktion

D

1 Eingang #1 STB / STG / VTD (CL-449-103: 20mA) / FREQ / PWM / Encoder(1A)

2 Eingang #2 STB / STG / VTD (CL-449-103: 20mA) / FREQ / PWM / Encoder(1B)

3 Eingang #3 STB / STG / VTD (CL-449-103: 20mA) / FREQ / PWM / Encoder(2A)

Nur CL-449-101: Ausgang 5 VDC Versorgung Sensor

4 Eingang #4 STB / STG / VTD (CL-449-103: 20mA) / REQ / PWM / Encoder(2B)

Nur CL-449-101: Versorgung Sensor GND

5 CAN1-L Gezeichnet 31.03.2016 BEH
Geprüft 04.05.2016 FA E

6 CAN1-H Freigegeben 04.05.2016 TK

Rev. Datum Name Änderungsnr. Änderungsbeschrieb M 1:1 Serie freigegeben

7 Eingang #6 STB / Ausgang #1 DOUT(+) / PWMMo(b+i)le/ lEeCktCro/(+n)ik I/O Modul Ersetzt durch: Gewicht
Ersatz für: 0.164 kg

8 Eingang #7 STB / Ausgang #2 DOUT(+) / PWCML-4(+4)9/ ECC/(+) Dok.-Nr. Format

9 Eingang #8 STB / Ausgang #3 DOUT(+) / PWM(+) / ECC/(+) Dokument darf ohne schriftliche Einwilligung weder kopiert, Art.-Nr. 0195322 A2

Revision
DB 1.13-280 00
10 Eingang #9 STB / Ausgang #4 DOUT(+) / PWM(+) / ECC/(+) verwertet noch an Dritte weitergegeben werden.
Zuwiderhandlung ist strafbar und wird gerichtlich verfolgt.
45 C:\00_Wandfluh\Verkauf\Dokumentation\Reg1.13\0195322 Blatt 1 von 1

11 BAT(-) Modul Gezeichnet 31.03.2016 BEH E
12 BAT(+) Modul und Ausgang 1-4 / Eingang #5 Batterie Spannung VTD (0-32 VDC) Geprüft 04.05.2016 FA
Freigegeben 04.05.2016 TK

Rev. Datum Name Änderungsnr. Änderungsbeschrieb M 1:1 Serie freigegeben

Mobilelektronik I/O Modul Ersetzt durch: Gewicht
Ersatz für:
0.164 kg

CL-449 Dok.-Nr. Format

0195322 A2

DOUT = digital output Dokument darf ohne schriftliche Einwilligung weder kopiert, Art.-Nr. Revision
4 ECC = estimat5ed current feedback verwertet noch an Dritte weitergegeben werden. DB 1.13-280 00
Zuwiderhandlung ist strafbar und wird gerichtlich verfolgt.
PWM = pulse with modulation
C:\00_Wandfluh\Verkauf\Dokumentation\Reg1.13\0195322 Blatt 1 von 1

AIN = analog input

STB = switch to battery (input)

STG = switch to ground (input)

FREQ = frequency input

VTD = voltage to digital (input)

20mA = 0..20mA / 4..20mA current input instead of voltage input

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 1.13-280D 3/3
CH-3714 Frutigen Ausgabe 19 18

Seite 773
