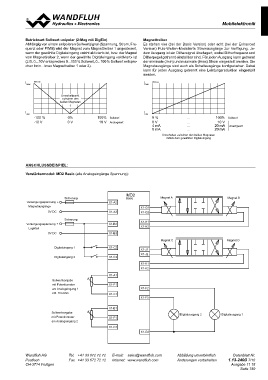

Page 759 - Softbound_Edition_19_de

MobilMeloebkitlreolenkiktrMonDi2k

Betriebsart Sollwert unipolar (2-Mag mit DigEin) Magnettreiber
Abhängig von einem unipolaren Sollwertsignal (Spannung, Strom, Fre- Es stehen vier (bei der Basic Version) oder acht (bei der Enhanced
quenz oder PWM) wird der Magnet vom Magnettreiber 1 angesteuert, Version) Puls-Weiten-Modulierte Stromausgänge zur Verfügung. Je-
wenn der gewählte Digitaleingang «nicht aktiviert» ist, bzw. der Magnet dem Ausgang ist ein Dithersignal überlagert, wobei Ditherfrequenz und
vom Magnettreiber 2, wenn der gewählte Digitaleingang «aktiviert» ist Ditherpegel getrennt einstellbar sind. Für jeden Ausgang kann getrennt
(z.B. 0...10V entsprechen 0...100 % Sollwert, 0...100 % Sollwert entspre- der minimale (Imin) und maximale (Imax) Strom eingestellt werden. Die
chen Imin...Imax Magnettreiber 1 oder 2). Magnetausgänge sind auch als Schaltausgänge konfigurierbar. Dabei
kann für jeden Ausgang getrennt eine Leistungsreduktion eingestellt
werden.

Imax K0931.eps Imax K0933.eps

Imin Umschaltpunkt 100% Sollwert Imin ... 100% Sollwert
-100 % zwischen den 10 V Analogwert 0% ... 10 V
-10 V beiden Magneten 0V ... 20 mA Analogwert
4 mA ... 20 mA
↓ 0 mA

0%
0V

Umschalten zwischen den beiden Magneten
mittels dem gewählten Digitaleingang

ANSCHLUSSBEISPIEL:
Verstärkermodul: MD2 Basic (alle Analogeingänge Spannung):

Versorgungsspannung + Sicherung X1-A2 MD2 Magnet A Magnet B Ver
Magnetausgänge Sicherung X1-A3 Magnet C Magnet D M
0V DC Basic
X1-B2 Digitalausgang 2 Digitalausgang 1 Ver
Versorgungsspannung + X1-B3 X1-G1 Lo
Logikteil X1-G2
0V DC
X1-H1
X1-H2

Digitaleingang 1 X1-C2 X1-J1
Digitaleingang 2 X1-C3 X1-J2
X1-K1
Sollwertvorgabe X1-A1 X1-K2
mit Potentiometer X1-E1
am Analogeingang 1 X1-C1 X1-F2
z.B. 10 kOhm X1-F3
X1-B1
Sollwertvorgabe X1-F1 X1-G3
mit Potentiometer X1-D1
am Analogeingang 2

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 1.13-240D 7/10
CH-3714 Frutigen
Ausgabe 11 15
Seite 759

X2(nur bei Enhanced) X1
