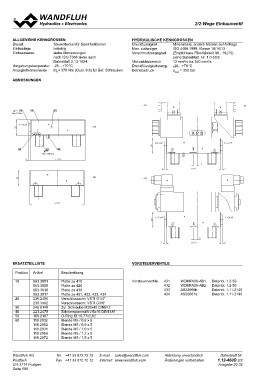

Page 698 - Softbound_Edition_19_de

2/22/-2W-WegegeeEEininbbauauvevnentitleil

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Bauart Steuerdeckel für Sperrfunktionen Druckflüssigkeit Mineraloele, andere Medien auf Anfrage

Einbaulage beliebig Max. zulässiger ISO 4406:1999, Klasse 18/16/13

Einbaumasse siehe Abmessungen Verschmutzungsgrad (Empfohlene Filterfeinheit ß6...10≥75)

nach ISO 7368 siehe auch siehe Datenblatt Nr. 1.0­50/2

Datenblatt 2.13­1024 Viskositätsbereich 12 mm2/s bis 320 mm2/s

Umgebungstemperatur ­25…+70 °C Druckflüssigkeitstemp. -20…+70 °C

Anzugsdrehmomente MD= 370 Nm (Qual. 8.8) für Bef. Schrauben Betriebsdruck pmax = 350 bar

ABMESSUNGEN

1 2 34 5 6 7 8

20 10 60 410 432 A B 431

A MD=18 Nm A

X=G1/4"

35 X=G1/4" Y=G1/4"
35
B 50 35 3530 40 5 B
433
MD= 390 Nm
A
5 125

9 5
125
434
420 B

C C

125 X=G1/4" Y=G1/4" D

D

9
5 125 5

E 01 12.02.2016 BEH Alle Variante auf Datenblatt dargestellt Gezeichnet 04.02.2016 BEH E
02 07.11.2016 BEH WDMFA06 gedreht - Korrektur
ERSATZTEILLISTE Geprüft 24.11.2016 KL

Po1 sition Artikel 2 03 23.11.2016 BEH Beschriftung korrigiert Freigegeben 24.11.2016 TK

10 063.3001 Rev. Datum Name Änderungsnr. Änderungsbeschrieb M 1:1 Serie freigegeben
063.3005
063.3010 CS-Deckel NG40 Ersetzt durch: Gewicht
063.3017 Ersatz für: 5.764 kg
VORSTEUERVENTILE D40.../W.
20 238.2406 Dok.-Nr. 0192528 Format
238.3402
A2
30 246.8140
40 221.2470 Dokument darf ohne schriftliche Einwilligung weder kopiert, Art.-Nr. DB 1.12-460 Revision
50 160.2107 verwertet noch an Dritte weitergegeben werden.
60 118.2032 Zuwiderhandlung ist strafbar und wird gerichtlich verfolgt. 03

118.2052 Beschreibun3g 4 5 C:\00_Wand uh\Verkauf\Dokumentation\Reg1.12\0192528 Blatt 1 von 1
118.2031
118.2058 Platte zu 410 Vorsteuerventile: 431 WDMFA06­AB1 Datenbl. 1.2­59
118.2072 Platte zu 420 432 WDMFA06­AB2 Datenbl. 1.2­59
Platte zu 430 433 AS32060b Datenbl. 1.11­2140
Platte zu 431, 432, 433, 434 434 AS32061a Datenbl. 1.11­2140
Verschlussschr. VSTI G1/4"
Verschlussschr. VSTI G3/8"
Zyl. Schraube M20x40 DIN912
Schwerspannstift ∅5x16 DIN1481
O­Ring ID 10,77x2,62
Blende M5 / 0,8 x 5
Blende M5 / 0,9 x 5
Blende M5 / 1,0 x 5
Blende M5 / 1,2 x 5
Blende M5 / 1,5 x 5

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 1.12-460D 2/2
CH-3714 Frutigen Ausgabe 20 32
