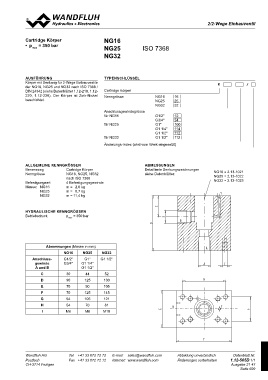

2/22/-2W-WegegeeEEininbbauauvevnentitleil

Cartridge Körper NG16 ISO 7368
• pmax = 350 bar NG25
NG32

AUSFÜHRUNG TYPENSCHLÜSSEL
Körper mit Senkung für 2-Wege Einbauventile
der NG16, NG25 und NG32 nach ISO 7368 / K#
DIN 24342 (siehe Datenblätter 1.12-210, 1.12-
220, 1.12-230). Der Körper ist Zink-Nickel Cartridge Körper NG16 16
beschichtet. Nenngrösse NG25 25
NG32 32
Anschlussgewindegrösse
für NG16 G1/2" 12
für NG25 G3/4" 34
G1" 100
für NG32 G1 1/4" 114
G1 1/2" 112
G1 1/2" 112

Änderungs-Index (wird vom Werk eingesetzt)

ALLGEMEINE KENNGRÖSSEN ABMESSUNGEN
Detaillierte Senkungszeichnungen
Benennung Cartridge Körper NG16 = 2.13-1021
siehe Datenblätter: NG25 = 2.13-1022
Nenngrösse NG16, NG25, NG32 NG32 = 2.13-1023

nach ISO 7368

Befestigungsart 4 Befestigungsgewinde

Masse: NG16 m = 2,6 kg

NG25 m = 8,7 kg

NG32 m = 11,4 kg

HYDRAULISCHE KENNGRÖSSEN

Betriebsdruck pmax = 350 bar

Abmessungen (Masse in mm)

NG16 NG25 NG32
G1 1/2"
Anschluss- G1/2" G1"
gewinde G3/4" G1 1/4" 52
A und B G1 1/2" 130
105
C 30 44 145
121
D 90 125 81
M10
E 70 90

F 70 125

G 54 105

H 54 70

I M6 M8

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 1.12-505D 1/1
CH-3714 Frutigen Ausgabe 21 47
