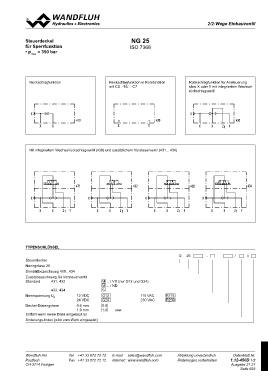

Page 693 - Softbound_Edition_19_de

2/22/-2W-WegegeeEEininbbauauvevnentitleil

Steuerdeckel NG 25
für Sperrfunktion
• pmax = 350 bar ISO 7368

Rückschlagfunktion Rückschlagfunktion in Kombination Rückschlagfunktion für Ansteuerung
mit CS..-10/...-C7 über X oder Y mit integriertem Wechsel-
rückschlagventil

Mit integriertem Wechselrückschlagventil (430) und zusätzlichem Vorsteuerventil (431... 434)

TYPENSCHLÜSSEL

D 25 - / #

Steuerdeckel R115
R230
Nenngrösse 25

Sinnbildbezeichnung 410...434

Zusatzbezeichnung für Vorsteuerventil

Standard 431, 432 M .. / VD (nur G12 und G24)
M .. / ND
433, 434 S

Nennspannung UN 12 VDC G12 115 VAC
24 VDC G24 230 VAC

Deckel-Düsengrösse 0.6 mm 0.6
1.0 usw.
1.0 mm

Entfällt wenn keine Düse eingebaut ist

Änderungs-Index (wird vom Werk eingesetzt)
