P. 602
SitGzv.2e2n1t0il

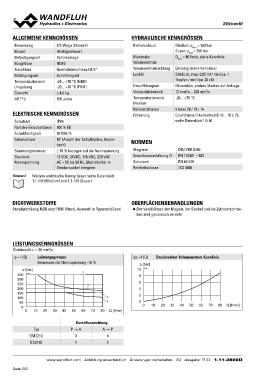

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN
Benennung 2/2-Wege Sitzventil Betriebsdruck Medium: pmax = 160 bar
Bauart Direktgesteuert Super: pmax = 350 bar
Befestigungsart Rohrmontage Maximaler Qmax = 80 l/min, siehe Kennlinie
Baugrösse NG10 Volumenstrom
Anschluss Gewindeanschluss G1/2“ Volumenstromrichtung Beliebig (siehe Kennlinie)
Betätigungsart Schaltmagnet Lecköl Sitzdicht, max. 0,05 ml / min (ca. 1
Temperaturbereich -25…+70 °C (NBR) Tropfen / min) bei 30 cSt
Umgebung -20…+70 °C (FKM) Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Gewicht ≤ 4,0 kg Viskositätsbereich 12 mm2/s…320 mm2/s
MTTFd 150 Jahre Temperaturbereich -20…+70 °C
Medium
ELEKTRISCHE KENNGRÖSSEN Reinheitsklasse Klasse 20 / 18 / 14
Filtrierung Empfohlene Filterfeinheit ß 10…16 ≥ 75,
siehe Datenblatt 1.0-50
Schutzart IP65
Relative Einschaltdauer NORMEN DIN VDE 0580
Schalthäufigkeit 100 % ED EN 175301 – 803
Lebensdauer Magnete EN 60 529
15'000 / h Anschlussausführung D ISO 4406
Spannungstoleranz Schutzart
Standard- 107 (Anzahl der Schaltzyklen, theore- Reinheitsklasse
Nennspannung tisch)
± 10 % bezogen auf die Nennspannung
12 VDC, 24VDC, 115 VAC, 230 VAC
AC = 50 bis 60 Hz, Gleichrichter in
Steckersockel integriert
Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt
1.1-145 (Medium) und 1.1-150 (Super)
DICHTWERKSTOFFE OBERFLÄCHENBEHANDLUNGEN
Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel ◆ Der Ventilkörper, der Magnet, der Deckel und die Zylinderschrau-
ben sind galvanisch verzinkt
LEISTUNGSKENNGRÖSSEN
Ölviskosität u = 30 mm2/s
p = f (Q) Leistungsgrenzen Δp = f (Q) Druckverlust-Volumenstrom-Kennlinie
Gemessen mit Nennspannung -10 %
p [bar]
p [bar] 1 10 K0159
350 K0158
8
300 6
4
250 2 2
200 0
150 0 10 20 30 40 50 60 70 80 Q [l/min]
100 3
50 4
0
0 10 20 30 40 50 60 70 80 Q [l/min]
Durchflussrichtung
Typ P→A A→P
GM2210.
GS2210. 34
12
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/3 Ausgabe: 17 22 1.11-2860D
