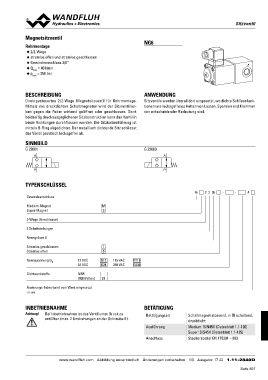

Magnetsitzventil NG6

Rohrmontage
◆ 2/2-Wege
◆ stromlos offen und stromlos geschlossen
◆ Gewindeanschluss 3/8“
◆ Qmax = 40 l/min
◆ pmax = 350 bar

BESCHREIBUNG ANWENDUNG

Direktgesteuertes 2/2-Wege Magnetsitzventil für Rohrmontage. Sitzventile werden überall dort eingesetzt, wo dichte Schliessfunk-
Mittels des druckdichten Schaltmagneten wird der Sitzventilkol-
ben gegen die Feder wirkend geöffnet oder geschlossen. Dank tionen wie leckagefreies Halten von Lasten, Spannen und Klemmen
beidseitig druckausgeglichener Sitzkonstruktion kann das Ventil in
beide Richtungen durchflossen werden. Die Sitzkolbenführung ist von entscheidender Bedeutung sind.
mittels O-Ring abgedichtet. Der metallisch dichtende Sitz schliesst
das Ventil praktisch leckagefrei ab. G.22060

SINNBILD A

G.22061

A

P P

TYPENSCHLÜSSEL

G 2 2 06 - - #

Gewindeanschluss

Medium-Magnet M
Super-Magnet S

2-Wege (Anschlüsse)

2 Schaltstellungen

Nenngrösse 6

Stromlos geschlossen 1
Stromlos offen 0

Nennspannung UN 12 VDC G12 115 VAC R115
24 VDC G24 230 VAC R230

Dichtwerkstoffe NBR
FKM (Viton)
D1

Änderungs-Index (wird vom Werk eingesetzt)

1.11-2840

INBETRIEBNAHME BETÄTIGUNG Schaltmagnet stossend, in Öl schaltend,
druckdicht
Achtung! Bei Inbetriebnahme ist das Ventil unter Druck zu Betätigungsart
entlüften (max. 2 Umdrehungen an der Schraube E). Medium: SIN45V (Datenblatt 1.1-120)
Ausführung Super: SIS45V (Datenblatt 1.1-125)

Anschluss Steckersockel EN 175301 – 803

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/3 Ausgabe: 17 22 1.11-2840D
