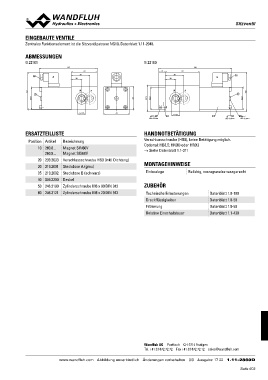

Page 603 - Softbound_Edition_19_de

EINGEBAUTE VENTILE SitGzv.2e2n1t0il

Zentrales Funktionselement ist die Sitzventilpatrone NG10, Datenblatt 1.11-2040. B 35

ABMESSUNGEN G.22100 198 E

G.22101 70 18 93
50 50
157 28
28
30 A

E101
60
62
70
60
60

105

G1/2" 70 40 G1/2"

60 10 50 20

MD= 8.9Nm MD= 8.9Nm MD= 9.5Nm

ERSATZTEILLISTE HANDNOTBETÄTIGUNG

Position Artikel Bezeichnung Verschlussschraube (HB0), keine Betätigung möglich.
10 260.8... Magnet SIN60V
260.9... Magnet SIS60V Optional: HB8,5; HN(K) oder HR(K)
20 239.2033 Verschlussschraube HB0 (inkl. Dichtung)
30 219.2001 Steckdose A (grau) → Siehe Datenblatt 1.1-311
35 219.2002 Steckdose B (schwarz)
40 059.2200 Deckel MONTAGEHINWEISE
50 246.3190 Zylinderschraube M6 x 90 DIN 912
60 246.3121 Zylinderschraube M6 x 20 DIN 912 Einbaulage Beliebig, vorzugsweise waagerecht

ZUBEHÖR Datenblatt 1.0-100
Datenblatt 1.0-50
Technische Erläuterungen Datenblatt 1.0-50
Druckflüssigkeiten Datenblatt 1.1-430
Filtrierung
Relative Einschaltdauer

Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/3 Ausgabe: 17 22 1.11-2860D
