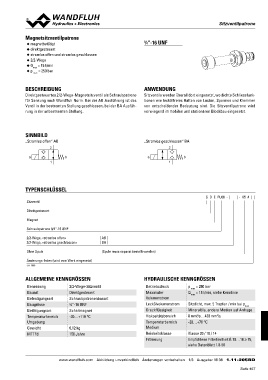

SitzventSilDpEaPtrUon08e

Magnetsitzventilpatrone 3⁄4“-16 UNF

◆ magnetbetätigt

◆ direktgesteuert

◆ stromlos offen und stromlos geschlossen

◆ 2/2-Wege

◆ Qmax = 15 l/min
◆ p max = 250 bar

BESCHREIBUNG ANWENDUNG

Direktgesteuertes 2/2-Wege-Magnetsitzventil als Schraubpatrone Sitzventile werden überall dort eingesetzt, wo dichte Schliessfunk-
für Senkung nach Wandfluh Norm. Bei der AB Ausführung ist das tionen wie leckölfreies Halten von Lasten, Spannen und Klemmen
Ventil in der bestromten Stellung geschlossen, bei der BA Ausfüh- von entscheidender Bedeutung sind. Die Sitzventilpatrone wird
rung in der unbestromten Stellung. vorwiegend im mobilen und stationären Blockbau eingesetzt.

SINNBILD „Stromlos geschlossen“ BA

„Stromlos offen“ AB 2

2 ab
1
ab
1

TYPENSCHLÜSSEL S D E PU08 - - X5 #

Sitzventil AB
Direktgesteuert BA
Magnet
Schraubpatrone 3/4“-16 UNF (Spule muss separat bestellt werden)
2/2-Wege, «stromlos offen»
2/2-Wege, «stromlos geschlossen»
Ohne Spule
Änderungs-Index (wird vom Werk eingesetzt)

1.11-205B

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung 2/2-Wege-Sitzventil Betriebsdruck p max = 250 bar
Bauart Direktgesteuert Maximaler Q max = 15 l/min, siehe Kennlinie
Befestigungsart Schraubpatronenbauart Volumenstrom
Baugrösse 3⁄4“-16 UNF Leckölvolumenstrom Sitzdicht, max. 5 Tropfen / min bei pmax
Betätigungsart Schaltmagnet Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Temperaturbereich -30…+110 °C Viskositätsbereich 8 mm2/s…420 mm2/s
Umgebung Temperaturbereich -20…+70 °C
Gewicht 0,12 kg Medium
MTTFd 150 Jahre Reinheitsklasse Klasse 20 / 18 / 14
Filtrierung Empfohlene Filterfeinheit ß 10…16 ≥ 75,
siehe Datenblatt 1.0-50

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/3 Ausgabe: 16 38 1.11-205BD
