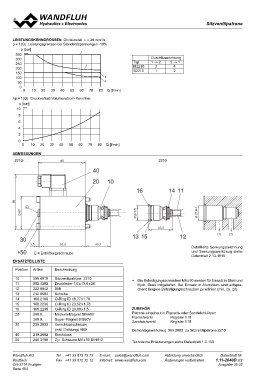

P. 464
SSitzitvzevnetniltpilaptartornoenne
LEISTUNGSKENNGRÖSSEN Ölviskosität υ = 30 mm2/s
p = f (Q) Leistungsgrenzen bei Standardspannungen -10%
p [bar] 1
350 K0158
Durchflussrichtung
300
Typ 1→2 2→1
250 2 M2210
200 S2210 34
150 12
100 3
50 4
0
0 10 20 30 40 50 60 70 80 Q [l/min]
∆p = f (Q) Druckverlust-Volumenstrom-Kennlinie 80 Q [l/min]
p [bar]
10 K0159
8
6
4
2
0
0 10 20 30 40 50 60 70
ABMESSUNGEN 2210
. 2210- . .
E = Entlüftungsschraube Detaillierte Senkungszeichnung
und Senkungswerkzeug siehe
Datenblatt 2.13-1015
ERSATZTEILLISTE
Position Artikel Beschreibung
10 500.4010 Sitzventilpatrone 2210 ∗ Die Befestigungsschrauben M6 x 90 werden für Einsatz in Stahl und
11 052.4202 Druckfeder 1,6 x 13,6 x 26 Hydr. Guss mitgeliefert. Bei Einsatz in Aluminium sind entspre-
12 222.0042 Stift chend längere Befestigungsschrauben zu wählen (min. ca. 2d)
13 212.0504 Scheibe
14 160.2188 O-Ring ID 18,77 x1,78 ZUBEHÖR
15 160.2236 O-Ring ID 23,52 x 1,78
16 160.2230 O-Ring ID 23,00 x 1,5 Patrone eingebaut in Flansch- oder Sandwichkörper:
20 260.8… Medium-Magnet SIN60V
Flanschventil Register 1.11
260.9… Super-Magnet SIS60V
30 239.2033 Verschlussschraube Sandwichventil Register 1.11
(inkl. Dichtung) HB0 Demontagewerkzeug 983.2002 zu Sitzventilpatrone 2210
40 219.2002 Steckdose
50 246.3190 Zyl. Schraube M6 x 90 DIN912 Technische Erläuterungen siehe Datenblatt 1.0-100
Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 1.11-2040D 2/2
CH-3714 Frutigen
Seite 464 Ausgabe 05 02
