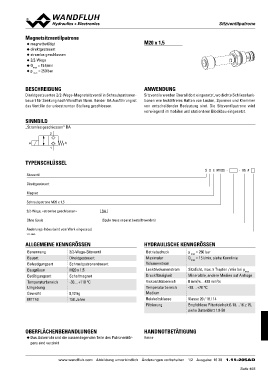

Page 465 - Softbound_Edition_19_de

SitzventSiliptzavtreonntiel

Magnetsitzventilpatrone M20 x 1,5

◆ magnetbetätigt

◆ direktgesteuert

◆ stromlos geschlossen

◆ 2/2-Wege

◆ Qmax = 15 l/min
◆ p max = 250 bar

BESCHREIBUNG ANWENDUNG

Direktgesteuertes 2/2-Wege-Magnetsitzventil in Schraubpatronen- Sitzventile werden überall dort eingesetzt, wo dichte Schliessfunk-
bauart für Senkung nach Wandfluh Norm. Bei der BA Ausführung ist tionen wie leckölfreies Halten von Lasten, Spannen und Klemmen
das Ventil in der unbestromten Stellung geschlossen. von entscheidender Bedeutung sind. Die Sitzventilpatrone wird
vorwiegend im mobilen und stationären Blockbau eingesetzt.
SINNBILD

„Stromlos geschlossen“ BA

2

ab
1

TYPENSCHLÜSSEL S D E PM20 - - X5 #

Sitzventil

Direktgesteuert

Magnet

Schraubpatrone M20 x 1,5

2/2-Wege, «stromlos geschlossen» BA

Ohne Spule (Spule muss separat bestellt werden)

Änderungs-Index (wird vom Werk eingesetzt)

1.11-205A

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung 2/2-Wege-Sitzventil Betriebsdruck p max = 250 bar
Bauart Direktgesteuert Maximaler Q max = 15 l/min, siehe Kennlinie
Befestigungsart Schraubpatronenbauart Volumenstrom
Baugrösse M20 x 1,5 Leckölvolumenstrom Sitzdicht, max. 5 Tropfen / min bei pmax
Betätigungsart Schaltmagnet Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Temperaturbereich -30…+110 °C Viskositätsbereich 8 mm2/s…420 mm2/s
Umgebung Temperaturbereich -20…+70 °C
Gewicht 0,12 kg Medium
MTTFd 150 Jahre Reinheitsklasse Klasse 20 / 18 / 14
Filtrierung Empfohlene Filterfeinheit ß 10…16 ≥ 75,
siehe Datenblatt 1.0-50

OBERFLÄCHENBEHANDLUNGEN HANDNOTBETÄTIGUNG

◆ Das Ankerrohr und die aussenliegenden Teile des Patronenkör- Keine

pers sind verzinkt

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/2 Ausgabe: 16 38 1.11-205AD
