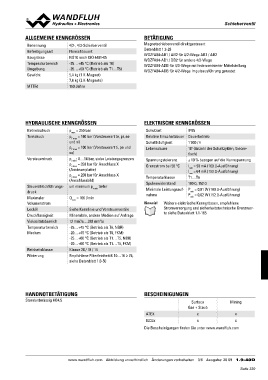

Page 339 - Softbound_Edition_19_de

ALLGEMEINE KENNGRÖSSEN SScchhiieebbeerrvveennttiill

Benennung 4/2-, 4/3-Schieberventil BETÄTIGUNG
Befestigungsart
Baugrösse Flanschbauart Magnetschieberventil direktgesteuert
Temperaturbereich Datenblatt 1.3-28
Umgebung NG10 nach ISO 4401-05 WDZFA04-AB1 / AB2 für 4/2-Wege AB1 / AB2
Gewicht WDZFA04-AD1 / DB2 für andere 4/2-Wege
-25…+45 °C (Betrieb als T6) WDZFA04-ADB für 4/3-Wege mit federzentrierter Mittelstellung
MTTFd -25…+60 °C (Betrieb als T1…T5) WDZFA04-ADB für 4/2-Wege Impulsausführung gerastet

5,4 kg (1 K-Magnet)
7,6 kg (2 K-Magnete)

150 Jahre

HYDRAULISCHE KENNGRÖSSEN ELEKTRISCHE KENNGRÖSSEN

Betriebsdruck pmax = 350 bar Schutzart IP65
Tankdruck pT max = 160 bar (Vorsteuerart te, pi, ae Relative Einschaltdauer
und xi) Schalthäufigkeit Dauerbetrieb
Vorsteuerdruck pT max = 100 bar (Vorsteuerart ti, pe und Lebensdauer
xe) 1'800 / h
Steuerölrückführungs- pv min: 8…14 bar, siehe Leistungsgrenzen Spannungstoleranz
druck pv max = 350 bar für Anschluss X Grenzstrom bei 50 °C 107 (Anzahl der Schaltzyklen, theore-
Maximaler (Ansteuerplatte) tisch)
Volumenstrom pv max = 200 bar für Anschluss X Temperaturklasse
Lecköl (Anschlussbild) Spulenwiderstand ± 10 % bezogen auf die Nennspannung
Druckflüssigkeit um minimum pv min tiefer Minimale Leistungsauf-
Viskositätsbereich nahme Imin = 90 mA (100 Ω-Ausführung)
Temperaturbereich Qmax = 160 l/min Imin = 64 mA (152 Ω-Ausführung)
Medium T1…T6
Siehe Kennlinie und Vorsteuerventile
Reinheitsklasse Mineralöle, andere Medien auf Anfrage 100 Ω, 152 Ω
Filtrierung 12 mm2/s…320 mm2/s
-25…+45 °C (Betrieb als T6, NBR) Pmin = 0,81 W (100 Ω-Ausführung)
-20…+45 °C (Betrieb als T6, FKM) Pmin = 0,62 W (152 Ω-Ausführung)
-25…+60 °C (Betrieb als T1…T5, NBR)
-20…+60 °C (Betrieb als T1…T5, FKM) Hinweis! Weitere elektrische Kenngrössen, empfohlene
Klasse 20 / 18 / 14 Stromversorgung und sicherheitstechnische Grenzwer-
Empfohlene Filterfeinheit ß 10…16 ≥ 75, te siehe Datenblatt 1.1-185
siehe Datenblatt 1.0-50

HANDNOTBETÄTIGUNG BESCHEINIGUNGEN

Standardmässig HB4,5 Surface Mining
Gas + Staub
ATEX x
IECEx x x

x

Die Bescheinigungen finden Sie unter www.wandfluh.com

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/6 Ausgabe: 20 09 1.9-40D
