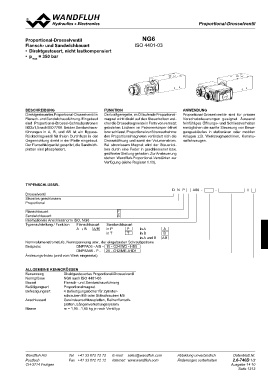

Proportional-Drosselventil NG6
Flansch- und Sandwichbauart
• Direktgesteuert, nicht lastkompensiert ISO 4401-03
• pmax = 350 bar

BESCHREIBUNG FUNKTION ANWENDUNG
Direktgesteuertes Proportional-Drosselventil in Der kraftgeregelte, im Öl laufende Proportional- Proportional-Drosselventile sind für präzise
Flansch- und Sandwichausführung. Eingebaut magnet wirkt direkt auf den Steuerkolben wel- Vorschubsteuerungen geeignet. Äusserst
sind Proportional-Drossel-Schraubpatronen cher die Drosselsegmente in Form von versetzt feinfühliges Öffnungs- und Schliessverhalten
M22x1,5 nach ISO 7789. Bei den Sandwichaus- gebohrten Löchern im Patronenkörper öffnet ermöglichen die sanfte Steuerung von Bewe-
führungen in A, B, und AB ist ein Bypass- bzw. schliesst. Proportional zur Stromaufnahme gungsabläufen in stationären oder mobilen
Rückschlagventil für freien Durchfluss in der des Proportionalmagneten verändert sich die Anlagen z.B. Werkzeugmaschinen, Kommu-
Gegenrichtung direkt in der Platte eingebaut. Drosselöffnung und somit der Volumenstrom. nalfahrzeugen.
Der Flanschkörper ist gespritzt, die Sandwich- Bei stromlosem Magnet wird der Steuerkol-
platten sind phosphatiert. ben durch eine Feder in geschlossener bzw.
geöffneter Stellung gehalten. Zur Ansteuerung
stehen Wandfluh-Proportional-Verstärker zur
Verfügung (siehe Register 1.13).

TyPENSCHLüSSEL DN P A06 - - #

Drosselventil
Stromlos geschlossen
Proportional

Flanschbauart F

Sandwichbauart S

Internationale Anschlussnorm ISO, NG6

Typenaufstellung / Funktion Flanschbauart Sandwichbauart

A → B A/B in P P in A A
B
in T T in B
AB
in A und B

Nennvolumenstromstufe, Nennspannung usw., der eingebauten Schraubpatrone

Beispiele: DNPFA06 - A/B - 10 - G24/WD - HB0

DNPSA06 - P - 25 - G12/ME-A1D1

Änderungs-Index (wird vom Werk eingesetzt)

ALLGEMEINE KENNGRÖSSEN

Benennung Direktgesteuertes Proportional-Drosselventil

Nenngrösse NG6 nach ISO 4401-03

Bauart Flansch- und Sandwichausführung

Betätigungsart Proportionalmagnet

Befestigungsart 4 Befestigungslöcher für Zylinder-

schrauben M5 oder Stiftschrauben M5

Anschlussart Gewindeanschlussplatten, Reihenflansch-

platten, Längenverkettungssystem

Masse m = 1,05...1,65 kg je nach Ventiltyp

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.6-740D 1/2
CH-3714 Frutigen Ausgabe 14 10
