PProroppoortritoionnala-lD-Drorosseslevlevnentitleil

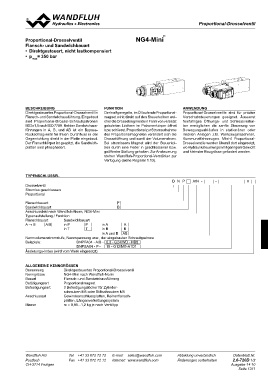

Proportional-Drosselventil NG4-Mini®
Flansch- und Sandwichbauart
• Direktgesteuert, nicht lastkompensiert
• pmax= 350 bar

BESCHREIBUNG FUNKTION ANWENDUNG
Direktgesteuertes Proportional-Drosselventil in Der kraftgeregelte, im Öl laufende Proportional- Proportional-Drosselventile sind für präzise
Flansch- und Sandwichausführung. Eingebaut magnet wirkt direkt auf den Steuerkolben wel- Vorschubsteuerungen geeignet. Äusserst
sind Proportional-Drossel-Schraubpatronen cher die Drosselsegmente in Form von versetzt feinfühliges Öffnungs- und Schliessverhal-
M22x1,5 nach ISO 7789. Bei den Sandwichaus- gebohrten Löchern im Patronenkörper öffnet ten ermöglichen die sanfte Steuerung von
führungen in A, B, und AB ist ein Bypass- bzw. schliesst. Proportional zur Stromaufnahme Bewegungsabläufen in stationären oder
Rückschlagventil für freien Durchfluss in der des Proportionalmagneten verändert sich die mobilen Anlagen z.B. Werkzeugmaschinen,
Gegenrichtung direkt in der Platte eingebaut. Drosselöffnung und somit der Volumenstrom. Kommunalfahrzeugen. Mini-4 Proportional-
Der Flanschkörper ist gespitzt, die Sandwich- Bei stromlosem Magnet wird der Steuerkol- Drosselventile werden überall dort eingesetzt,
platten sind phosphatiert. ben durch eine Feder in geschlossener bzw. wo Hydrauliksteuerungen mit geringem Gewicht
geöffneter Stellung gehalten. Zur Ansteuerung und kleinster Baugrösse gefordert werden.
stehen Wandfluh-Proportional-Verstärker zur
Verfügung (siehe Register 1.13).

TyPENSCHLüSSEL

D N P A04 - - #

Drosselventil
Stromlos geschlossen
Proportional

Flanschbauart F

Sandwichbauart S

Anschlussbild nach Wandfluh-Norm, NG4-Mini

Typenaufstellung / Funktion

Flanschbauart Sandwichbauart

A→B A/B in P P in A A

in T T in B B

in A und B AB

Nennvolumenstromstufe, Nennspannung usw., der eingebauten Schraubpatrone

Beispiele: DNPFA04 - A/B - 6,3 - G24/WD - HB0

DNPSA04 - P - 10 - G12/ME-A1D1

Änderungs-Index (wird vom Werk eingesetzt)

ALLGEMEINE KENNGRÖSSEN

Benennung Direktgesteuertes Proportional-Drosselventil

Nenngrösse NG4-Mini nach Wandfluh-Norm

Bauart Flansch- und Sandwichausführung

Betätigungsart Proportionalmagnet

Befestigungsart 3 Befestigungslöcher für Zylinder-

schrauben M5 oder Stiftschrauben M5

Anschlussart Gewindeanschlussplatten, Reihenflansch-

platten, Längenverkettungssystem

Masse m = 0,95...1,2 kg je nach Ventiltyp

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.6-720D 1/2
CH-3714 Frutigen Ausgabe 14 10
