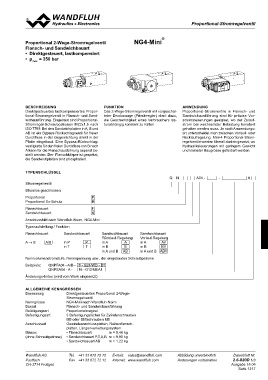

Page 1317 - Softbound_Edition_19_de

12 3 45

A NG4-Mini® PProroppoortritoionnaal-lS-Strtorommrereggeelvlveenntitliel

Proportional 2-Wege-Stromregelventil A
Flansch- und Sandwichbauart
• Direktgesteuert, lastkompensiert B
• pmax = 350 bar

B

BESCHREIBUNG FUNKTION ANWENDUNG
DirektgesteuerteCs lastkompensiertes Propor-
tional-Stromregelventil in Flansch- und Sand- Das 2-Wege-Stromregelventil mit vorgeschal- Proportional-Stromventile in Flansch- und C
wichausführung. Eingebaut sind Proportional- teter Druckwaage (Primärregler) dient dazu, Sandwichausführung sind für präzise Vor-
Stromregel-Schraubpatronen M22x1,5 nach
ISO 7789. Bei den Sandwichplatten in A, B und die Geschwindigkeit eines Verbrauchers las- schubsteuerungen geeignet, wo der Zulauf-
AB ist ein Bypass-Rückschlagventil für freien
Durchfluss in der Gegenrichtung direkt in der tunabhängig konstant zu halten. strom bei wechselnder Belastung konstant
Platte eingebaut. Eine Bypass-Rückschlag-
ventilplatte für den freien Durchfluss von B nach gehalten werden muss. Je nach Anwendungs-
A kann für die FlaD nschausführung separat be-
stellt werden. Der Flanschkörper ist gespritzt, art unterscheidet man zwischen Vorlauf- oder
die Sandwichplatten sind phosphatiert.
Rücklaufregelung. Mini-4 Proportional-Strom-

regelventile werden überall dort eingesetzt, wo

28.01.2016 BEH
01.02.2016 JAE
Hydrauliksteuerungen mit geringem GewichtGezeichnet
Geprüft

Freigegeben 02.02.2016 TK
und kleinster Baugrösse gefordert werden.Rev. Datum D

Name Änderungsnr. Änderungsbeschrieb M 1:2 Serie freigegeben

Prop. Stromregel-Sandwichventil NG4 Mini Ersetzt durch: Gewicht
Ersatz für: 1.702 kg

QN..A04 Dok.-Nr. Format

0192137 A3

Dokument darf ohne schriftliche Einwilligung weder kopiert, Art.-Nr. Revision
verwertet noch an Dritte weitergegeben werden. DB 2.6-820 00
Zuwiderhandlung ist strafbar und wird gerichtlich verfolgt.

1 2 C:\00_Wandfluh\Verkauf\Dokumentation\Reg2.6\0192137 Blatt 1 von 1

TYPENSCHLÜSSEL

QN A04 - - #

Stromregelventil

Stromlos geschlossen

Proportional P
Proportional Ex-Schutz B

Flanschbauart F
Sandwichbauart S

Anschlussbild nach Wandfluh-Norm, NG4-Mini

Typenaufstellung / Funktion

Flanschbauart Sandwichbauart Sandwichbauart Sandwichbauart
Rücklauf-Regelung Vorlauf-Regelung
A→B A/B in P P in A A in A AV
in T T in B B in B BV

in A und B AB in A und B ABV

Nennvolumenstromstufe, Nennspannung usw., der eingebauten Schraubpatrone

Beispiele: QNPFA04 - A/B - 8 - G24/WD - D1
QNPSA04 - A - 16 - G12/MEA1

Änderungs-Index (wird vom Werk eingesetzt)

ALLGEMEINE KENNGRÖSSEN

Benennung Direktgesteuertes Proportional 2-Wege-

Stromregelventil

Nenngrösse NG4-Mini nach Wandfluh-Norm

Bauart Flansch- und Sandwichausführung

Betätigungsart Proportionalmagnet

Befestigungsart 3 Befestigungslöcher für Zylinderschrauben

M5 oder Stiftschrauben M5

Anschlussart Gewindeanschlussplatten, Reihenflansch-

platten, Längenverkettungssystem

Masse: • Flanschbauart m = 0,46 kg

(ohne Schraubpatrone) • Sandwichbauart P,T,A,B m = 0,95 kg

• Sandwichbauart AB m = 1,22 kg

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.6-820D 1/3
CH-3714 Frutigen Ausgabe 16 06
